CS400 Fırın Gövdesi Görüntüleme Sistemi
Kapsamlı Fırın İzleme
- Fırın refrakterlerinde sürekli sıcak nokta (hot spot) tespiti ile maliyetli duruşları önleyin.
- Sezgisel yapılandırmalar ve sıcaklık profil hesaplamaları sayesinde kurulum süresini azaltın.
- Bakım programlarını optimize ederek fırının çalışma ömrünü uzatın.
Fırınınızdaki her tuğlayı gerçek zamanlı olarak görüntüleyin. Sürekli kızılötesi izleme sayesinde maliyetli duruşların önüne geçebilir ve üretim sürelerini uzatabilirsiniz.
Zorlu fırın ortamları için özel olarak tasarlanan CS400 Fırın Gövdesi Görüntüleme Sistemi, fırınları sürekli olarak sıcak noktalar açısından izleyen tam entegre bir çözümdür. Bu sistem, ekibinizin maliyetli hasarları ve plansız üretim duruşlarını önlemesine yardımcı olur.
CS400 Linescanner Sistemi
CS400 Fırın Gövdesi Görüntüleme Sistemi, hareketli prosesler için sürekli, doğru ve gerçek zamanlı termal görüntüler ile sıcaklık ölçümleri sağlayan MP Linescanner teknolojisini kullanır.
Tek bir taramada 1024 veri noktasına kadar tarama yapabilme özelliği sayesinde MP Linescanner, en yüksek hızdaki üretim süreçlerinin bile tam sıcaklık profilini sunarak doğru sıcaklık ölçümü sağlar.
Temel Özellikler
- Birden fazla fırın desteği
- ThermoView TV40 termal kamera desteği (ek donanım gerektirir)
- Pirometre desteği – Burn Zone ve Shadow izleme için Mi3 ve Endurance cihazları dahil (ek donanım gerektirir)
- Analog ve dijital I/O (Wago)
- Gölgeli bölgelerde bile “tek tuğla” çözünürlüğünde sıcak nokta tespiti
CS400 Sistem Yazılımı
CS400 Fırın Gövdesi Görüntüleme Sistemi, standart Ethernet bağlantı noktalarını kullanan özel olarak tasarlanmış bir yazılım ile çalışır.
Grafiksel kullanıcı arayüzü fırın uygulamaları için özel olarak tasarlandığından, yazılım minimum operatör eğitimi ile kolayca kurulabilir ve kullanılabilir.
Kurulum tamamlandıktan sonra yazılım, tüm fırın gövdesinin termal görüntüsünü sunar. Yakınlaştırma (zoom) özelliği sayesinde önemli bölgeler ayrıntılı şekilde incelenebilir.
Yazılım içinde ayrıca:
- Sıcaklık aralıkları
- Bölgesel alarm ayarları
kolayca yapılandırılabilir.
Bunun yanında yanma bölgesi sıcaklığı (burn zone temperature), tur süresi (lap time) ve tarayıcının dahili sıcaklığı gibi bilgiler durum çubuğunda gösterilir. Böylece ekran değiştirmeden sistemin genel durumu izlenebilir.
Ek yazılım seçenekleri sayesinde fırın ve refrakter yönetimi, entegre bir refrakter yönetim veritabanı üzerinden kontrol edilebilir ve canlı 3D görünüm ile görselleştirilebilir.
Yazılımın Temel Özellikleri

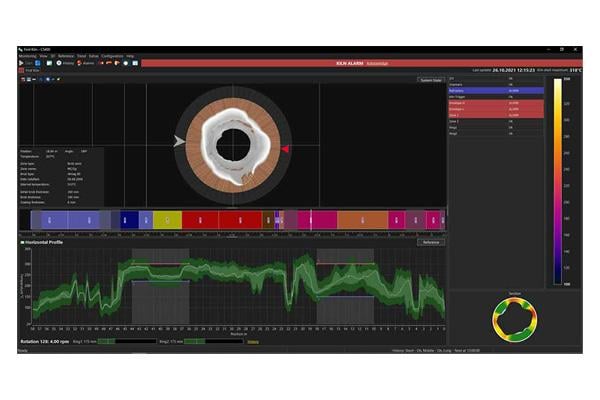

- Kaplama kalınlığı ve tuğla kalınlığını gösteren polar grafikler
- Tüm fırın boyunca zarf (envelope) sıcaklık profilleri ve alarm fonksiyonları
- Ağ üzerinde dahili veri depolama ile geçmiş verilerin saklanması
- Serbest ölçeklenebilir AOI alanları (alan, çizgi ve kesit) ve sıcaklık trend analizi

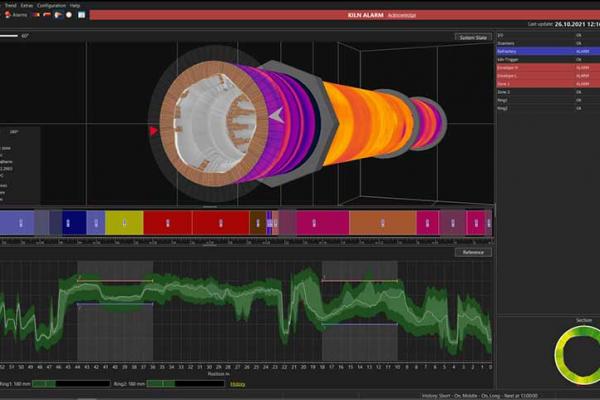

- Tüm fırın boyunca sanal 3D gezinti
- Tanımlanan her fırın bölgesi için 3D görüntü
- Tarayıcı konumunu fırına göre gösteren kolay yazılım yapılandırması
- Esnek görüntü boyutlandırma ve ayarlanabilir dönüş yönleri
- Fail-safe “sıcak nokta” alarm çıkışları
| Özellik | Açıklama |
|---|---|
| Sıcaklık Aralığı | 100 – 650°C (212 – 1202°F) |
| Sıcaklık Çözünürlüğü | 0.1 K |
| Doğruluk | Okuma değerinin ±%0.5’i veya ±3°C (±6°F) |
| Nokta Tespit Oranı | 510:1 (2.0 mRad IFOV) (%50 enerji) |
| Tarama Hızı | Tarama hattı başına 1024 piksel (CS402 modeli için 2048) |
| Tarama Motoru | MTBF: 40.000 saat |
| Ortam Sıcaklığı | -40 – 45°C (-40 – 113°F) (harici soğutma olmadan) |
| Konum Göstergesi Sıcaklığı | -25 – 230°C (-13 – 446°F) |
| Bölge Alarmları | Yazılım: sınırsız; Donanım: 3 adet |
| Fırın Dönme Hızı | 10 rpm’e kadar |
| TSM Aksesuarı | 6 adede kadar fırın lastiğini destekler |
| I/O Modülleri | 32 modül, modül başına 16 dijital çıkışa kadar |
| Yanma Bölgesi (Burning Zone) Aksesuarı | Endurance Ratio Pirometre 600 – 1800°C (1112 – 3272°F), bağlantı kutusu, 15 m yüksek sıcaklık kablosu, Thermojacket, blast gate, görüş tüpü, ayarlanabilir boru adaptörü, ayarlanabilir montaj tabanı, hava akışı/basınç regülatörü |
| Shadow Monitor Aksesuarı | MI3LTH Sensörü -40 – 600°C (-40 – 1112°F), 8 m yüksek sıcaklık kablosu, hava temizleme ceketi ve ayarlanabilir montaj tabanı |
Standartlar ve Uygunluk
| EC Directive 2014/30/EU | EMC |
| EC Directive 2011/65/EU | RoHS Uyumluluğu (EU 2015/863 ile güncellenmiştir) |
| EC Directive 2014/35/EU | Düşük voltaj direktifi |
| EN 61326-1: 2013 | Elektriksel ölçüm, kontrol ve laboratuvar cihazları – Elektromanyetik bağışıklık (EMC) |
| EN 50581: 2012 | RoHS kapsamında elektrikli ürünlerin teknik dokümantasyonu |
| EN 61558-2-6: 2010 | 1.1 kV’a kadar güç transformatörleri, güç kaynakları ve benzeri ürünler için güvenlik gereksinimleri (düşük voltaj) |
| EN 61558-1: 2006 | Güç transformatörleri, güç kaynakları ve benzeri ürünler için güvenlik gereksinimleri (düşük voltaj) |
CS400 Fırın Gövdesi Görüntüleme Sistemi, çeşitli döner fırın (rotary kiln) tabanlı uygulamalarda proses izleme ve kontrolü için idealdir.
Uygulamanızı görüşmek için bir uzmanla konuşmak isterseniz buraya tıklayın.
Bu sistemin kullanılabileceği bazı uygulama örnekleri aşağıda verilmiştir; ancak bunlarla sınırlı değildir:
- Çimento, mineral ve kireç üretimi
- Kağıt üretimi
- Metal işleme uygulamaları
- Kimyasal proses uygulamaları
Lastik Kayma İzleme (Tire Slip Monitoring)
Tire Slip Monitoring (TSM) aksesuarı, fırın lastiklerinde oluşan kaymaları kaydeder ve kullanıcı tarafından belirlenen limitlere göre alarm oluşturacak şekilde yapılandırılabilir.
Bu aksesuar, CS400 Sistem yazılımı ile tamamen entegre çalışır ve kapsamlı geçmiş veri analizleri yapılmasına olanak tanır.
I/O Modülleri
Opsiyonel I/O modül donanımı, dijital giriş/çıkışların yanı sıra analog çıkışlar da sağlar.
Bu modüller gerektiğinde fan kontrolü ve sıcak/soğuk alarm yönetimi gibi işlemler için kullanılabilir.
Burn Zone İzleme Paketi
Opsiyonel Burn Zone Monitoring Kit ile operatörler, yanma bölgesinin (burn zone) durumunu doğrudan CS400 Sistem yazılımı üzerinden izleyebilir.
Bu kit ile yanma bölgesi sıcaklıkları, fırın gövdesi sıcaklıklarıyla birlikte görüntülenir. Tüm veriler kayıt altına alınır ve zaman damgası eklenir, böylece daha sonra analiz yapılabilir.
Kit içeriği:
- İki renkli oran (ratio) pirometre sensörü – yanma gazlarının içinden ölçüm yapabilir
- Koruyucu muhafaza
- Kurulumu tamamlamak için gerekli tüm montaj donanımları
Shadow Sensor Paketi
CS400 Sistem yazılımı, ana linescanner tarafından doğrudan görülemeyen gölgede kalan fırın bölgelerini izlemek için belirli nokta sensörlerini destekler.
Bu sensörlerden elde edilen veriler tek bir termal görüntü içerisinde sorunsuz şekilde entegre edilir ve hem gerçek zamanlı görüntüleme hem de sonraki veri analizleri için kullanılabilir.
En sık kullanılan sensörümüz ve gerekli tüm aksesuarlar tek bir kit halinde sunulmaktadır.
