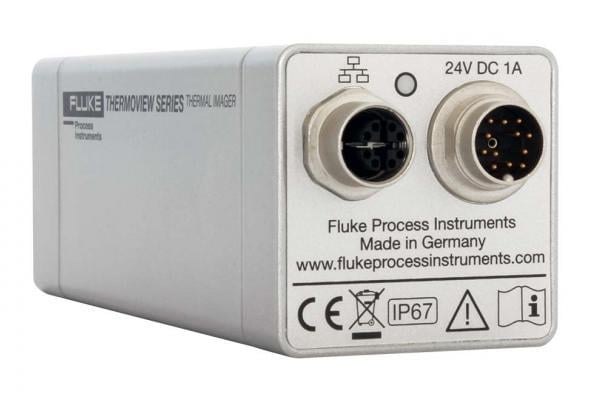

ThermoView TV30 Termal Görüntüleyici
Esnek, dayanıklı ve tamamen özelleştirilebilir.
Zorlu koşullarda sıcaklıkları kolayca takip edin ve AOI’ler (İlgi Alanları) ile özelleştirme özellikleri sayesinde sorunları hızlı bir şekilde tespit edin. TV30 serisi, iki farklı kamera seçeneği ile sunulmaktadır:
- TV30-SA kamera modelleri, bir PC’ye ihtiyaç duymadan entegre çalışır. Böylece sabit termal görüntüleyicinin prosesinizi izlemesini ve yerleşik analiz verilerine web tarayıcısı üzerinden erişmenizi sağlar.
- TV30-GE modelleri, gerçek GigE Vision arayüzü sayesinde daha özel ve gelişmiş uygulamalar için geniş kullanım imkanları sunar.
İşletmenizde sıcaklık kaynaklı sorunlar mı yaşanıyor? ThermoView TV30 Termal Görüntüleyici ile anormallikleri esnek ve yüksek hassasiyetle tespit edebilirsiniz.
Ek Yazılım Gerektirmez
TV30-SA:

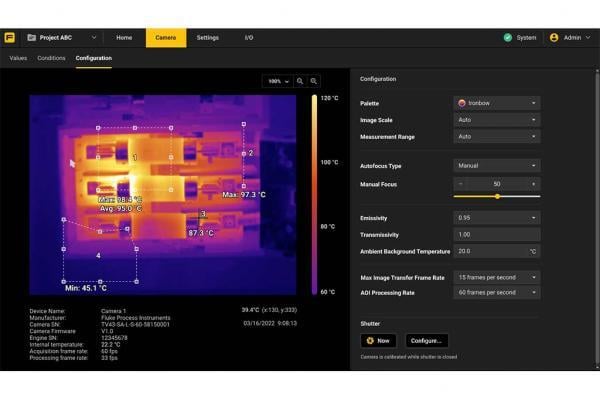

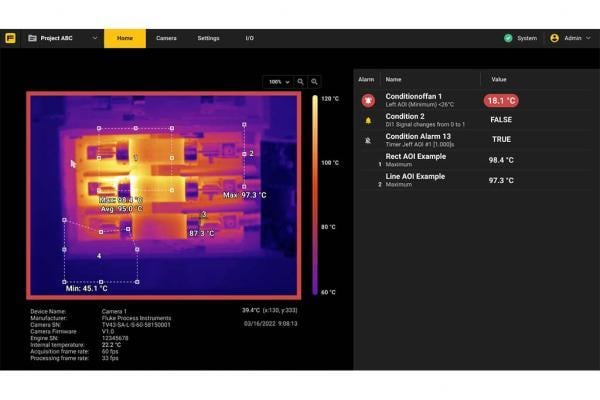

Yerleşik analiz özellikleri ve web tarayıcısı üzerinden uzaktan kurulum imkanı sunan erişilebilir ve bağımsız bir termal görüntüleme çözümüdür.
TV30-GE (ThermoView Yazılımı ile):
Gelişmiş inceleme ve analiz yetenekleri sayesinde karmaşık uygulamalar için idealdir.
En Zorlu Koşullar İçin Tasarlanmıştır
Dayanıklı ve güvenilir IP67 koruma sınıfına sahip muhafaza, uzun ömürlü kullanım için tasarlanmıştır.
Hava temizleme sistemi (air purge), su soğutma ceketi ve diğer aksesuarlar sayesinde ekipmanınızın zorlu endüstriyel koşullarda güvenilir şekilde çalışması sağlanır.
Maliyetli Duruşları Önleyin
TV30, kusurları tespit eder ve herhangi bir anormallik algılandığında sizi uyarır.
- 7/24 kesintisiz izleme
Temel Özellikler
Basit Entegrasyon İçin Çoklu Fieldbus Protokolleri
Bir sistemi entegre etmek her zaman kolay değildir. Doğru araçlar olmadan bu süreç zaman, maliyet ve ek zorluklara neden olabilir.
TV30’un fieldbus protokolleri, çoğu PLC sistemi ile kolay ve ekonomik entegrasyon sağlamak için tasarlanmıştır.
Desteklenen protokoller:
- OPC UA
- MQTT
Bu sayede ek donanım I/O cihazlarına ihtiyaç duyulmadan entegrasyon sağlanabilir.
Zorlu Kurulumlar İçin Aksesuarlar
- Hava temizleme (air purge)
- Su soğutma
- Dış ortam muhafazaları
Bu aksesuarlar, en zorlu uygulamalarda bile ek güvenlik ve dayanıklılık sağlar.
Infrared kamera hakkında daha fazla özellik için ThermoView TV30 veri sayfasını inceleyebilir veya uygulamanız için bu görüntüleyicinin nasıl destek sağlayabileceğini öğrenmek üzere bir uzmanla iletişime geçebilirsiniz.
Yazılım
Kullanımı kolay ThermoView yazılımı, gelişmiş analiz araçları ve otomatik alarm özellikleri sayesinde prosesinizin birçok bölümünü daha önce olmadığı kadar etkin şekilde kontrol etmenizi sağlar.
Yazılımın Öne Çıkan Özellikleri
- Kullanıcı tarafından yapılandırılabilir hızlı kurulum seçenekleri ile hızlı ve kolay kurulum (gereksiz duruş sürelerini önler)
- Proses kontrolünü iyileştirmek için ayrık I/O ile entegre edilebilen alarm veya sinyal oluşturma
- Özelleştirilebilir İlgi Alanları (Areas of Interest – AOI) ve gelişmiş pass/fail mantığı sayesinde aynı anda ürün denetimi ve proses sıcaklığı izleme
- Sıcaklık koşullarının bağımsız, sürekli, aralıklı veya uzaktan değerlendirilmesi, böylece ihtiyaç duyduğunuz zaman ve yerde sıcaklık verilerine erişebilme
Yazılım hakkında daha fazla bilgi için ThermoView TV30 Broşürünü inceleyebilir veya uygulamanız için yazılımın nasıl destek sağlayabileceğini öğrenmek üzere bir uzmanla görüşebilirsiniz.
Sistem Özellikleri
Sistem; termal kamera, yazılım ve çeşitli aksesuarları içerir ve tam bir sistem deneyimi sunar.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Ölçüm Aralığı | -10 ile 1300°C (14 ile 2372°F) |
| Ölçüm Doğruluğu | ±2°C veya ±%2 (okuma değeri) |
| Görüntü Çözünürlüğü | 320 × 240 (76.800 piksel) veya 640 × 480 (307.200 piksel) |
| Kare Hızı (Frame Rate) | 9 veya 60 kare/saniye |
| Spektral Aralık | 8 – 14 µm |
| Dedektör | Soğutmasız Focal Plane Array |
| Odak Aralığı | Standart: 220 mm – ∞ Geniş açı: 100 mm – ∞ Telefoto: 190 mm – ∞ Motorlu uzaktan odaklama |
| Emisivite Düzeltmesi | 0.10 – 1.00 |
İletişim Özellikleri
| Özellik | Açıklama |
|---|---|
| Desteklenen Protokoller | TV33SA / TV36SA: MQTT, OPC UA, TCP, DHCP, UDP, mDNS (Bonjour) TV33GE / TV36GE: DHCP, mDNS (Bonjour), GigE Vision v2.0 & 1.2, GenICam uyumlu |
| Giriş / Çıkışlar | TV33SA / TV36SA: 3 adet dahili giriş / 3 adet dahili çıkış, ek uzaktan I/O arayüzü TV33GE / TV36GE: ThermoView yazılımı üzerinden uzaktan I/O |
| LED Gösterge | Güç kaynağı göstergesi ve sistem hata kodları |
| Güç Beslemesi | 24 VDC ±20% veya PoE (IEEE 802.3at) |
| Yazılım | TV33SA / TV36SA: Web arayüzü TV33GE / TV36GE: ThermoView yazılımı ve temel yapılandırma için web arayüzü |
Çevresel Özellikler
| Özellik | Açıklama |
|---|---|
| Çalışma Sıcaklığı | -10 ile 50°C (14 ile 122°F) |
| Depolama Sıcaklığı | -20 ile 70°C (-4 ile 158°F) |
| Nem | Çalışma ve depolama: %10 – %95 (yoğuşmasız) |
| Darbe Dayanımı | IEC 60068-2-27 (mekanik darbe): 50 G, 6 ms, 3 eksen |
| Titreşim Dayanımı | IEC 60068-2-26 (sinüzoidal): 3 G, 11 – 200 Hz, 3 eksen |
| Koruma Sınıfı | IP67 (NEMA 4) – tüm lensler takılıyken |
| Boyutlar (G × Y × U) | Yaklaşık 50 × 50 × 133 mm |
Standartlar ve Uygunluk
| Standart | Açıklama |
|---|---|
| EMI, RFI, EMC | EN 61326-1:2013, IEC 61326-1:2013 (Endüstriyel) |
| EC Directive 2011/65/EU | RoHS Uyumluluğu (EU 2015/863 ile güncellenmiştir) |
| KCC | Kore elektromanyetik uyumluluk standardı – endüstriyel sınıf (Class A) |
ThermoView TV30 Sabit Termal Kamera – Uygulama Alanları
ThermoView TV30 Sabit Termal Görüntüleme Kamerası, çok sayıda endüstri ve uygulamada kullanılabilir. Özellikle aşağıdaki alanlar için idealdir:
- Proses izleme ve kontrol
- Ürün izleme
- Kalite kontrol (pass/fail kontrolleri)
- Saha güvenliği
ThermoView TV30 kızılötesi kamera sistemi aşağıdaki uygulamalarda kullanılabilir (bunlarla sınırlı değildir):
Otomotiv ve Havacılık
- Arka aydınlatma (backlight) kontrolü
- Isıtmalı araç koltuğu kontrolü
- Lazer plastik kaynak uygulamaları
- Sıcak şekillendirilmiş çelik paneller
- Galvanizleme ve tavlama (annealing)
Metal İşleme
- Döküm potası ve torpido vagonu izleme
- Yüksek fırın izleme
- Sürekli döküm
- Sıcak haddeleme tesisleri
Yapı Malzemeleri
- Çimento fırını refrakter izleme
- Alçı levha (gypsum wallboard) üretimi
- Asfalt üretimi
Enerji ve Altyapı
- Trafo merkezi izleme
- Kömür yığınları izleme
Güneş Enerjisi ve Yarı İletken
- Devre kartı testleri
Diğer Uygulamalar
- Toplu et işleme
- Önceden pişirilmiş yemek üretimi
- Medikal / farmasötik üretim
- Atık yakma tesisleri
Dış Ortam Muhafazası (Outdoor Enclosure)
Outdoor Enclosure, IP66 koruma sınıfına sahip bir muhafaza ünitesidir ve sabit termal görüntüleme kameranızın zorlu çevre koşulları nedeniyle durmasını önler.
Hava koşullarına dayanıklı yapısı sayesinde:
- Yüksek koruma seviyesi
- Güneşlik (sunshield)
- Soğuk ortamlar için sıcaklık kontrollü ısıtıcı
özellikleri sunarak termal kameranın ihtiyaç duyduğunuz sıcaklık ölçümlerini güvenilir şekilde yapmasını sağlar.
Ayrıca hem termal hem de görünür görüntüleme için uygun pencere (lens) malzemeleri mevcuttur.
Yüksek Sıcaklık Koruyucu Muhafaza (High-Temp Protective Enclosure)
Entegre hava temizleme sistemi (air purge) bulunan bu muhafaza, ThermoView TV30 kızılötesi kamerayı su soğutma bağlantısı kullanıldığında 200°C (392°F) ortam sıcaklığına kadar korumak için tasarlanmıştır.
I/O Aksesuarları
Mevcut DCS (Distributed Control System – Dağıtılmış Kontrol Sistemi) ile bağlantı kurmak için çeşitli I/O aksesuarları eklenebilir.
Bunlar arasında:
- Röle modülleri
- Dijital giriş kartları
- Dijital çıkış kartları
- Analog kartlar
bulunur.
Bu seçenekler sayesinde prosesinize ek otomasyon kontrolü ekleyebilir ve sistemin belirlediğiniz parametrelere göre otomatik çalışmasını sağlayabilirsiniz.
Lens (Objektif) Seçenekleri
- 30° × 22° – Standart
- 22° × 16° – Telefoto
- 48° × 36° – Geniş açı
