Ircon® ScanIR®3 Termal Tarayıcı
Uçtan uca sıcaklık ölçümü
- Saniyede 150 tarama hattına kadar yüksek tarama hızı, hat başına 1024 piksele kadar ölçüm
- Zorlu endüstriyel ortamlar için tasarlanmış komple sistem çözümleri
- 200:1’e kadar yüksek optik çözünürlük, en küçük sıcaklık anomalilerinin bile tespit edilmesini sağlar
ScanIR®3 termal tarayıcı, nokta termometre ile termal görüntüleyici arasındaki boşluğu dolduran bir çözümdür.
Sürekli levha ve web tabanlı proseslerden ayrık üretim uygulamalarına kadar geniş bir kullanım alanında sıcaklık ölçümü için uygundur.
ScanIR3 termal tarayıcı, zorlu endüstriyel ortamlar da dahil olmak üzere çok çeşitli temassız sıcaklık ölçüm uygulamaları için tasarlanmıştır. Dayanıklı muhafazası standart su soğutma ve hava temizleme (air purge) sistemlerini içerir ve dahili lazer hedefleme özelliğine sahiptir.
Dayanıklı bir işlemci kutusu, harici bir bilgisayara ihtiyaç duymadan sahada evrensel giriş/çıkış (I/O) özellikleri sunar.
ScanIR3 linescanner ve termal görüntüleme sistemi, sektördeki en hızlı tarama hızlarından birine sahiptir ve en yüksek hızdaki üretim süreçleri hakkında bile tam veri sağlayabilir.
Tek bir noktayı ölçen nokta sensörlerinden farklı olarak, linescanner bir tarama hattı boyunca birden fazla sıcaklık noktasını ölçer. Motorlu aynası saniyede 150 tarama hattına kadar hızla tarama yaparak sıcaklık düzensizliklerini ve sıcak noktaları (hot spots) hızlı şekilde tespit eder.
Dönen optikler 90° görüş alanı içinde 1024 noktadan kızılötesi radyasyon toplar ve sektörde önde gelen 200:1’e kadar optik çözünürlük, daha küçük sıcaklık anomalilerinin tespit edilmesini sağlar.

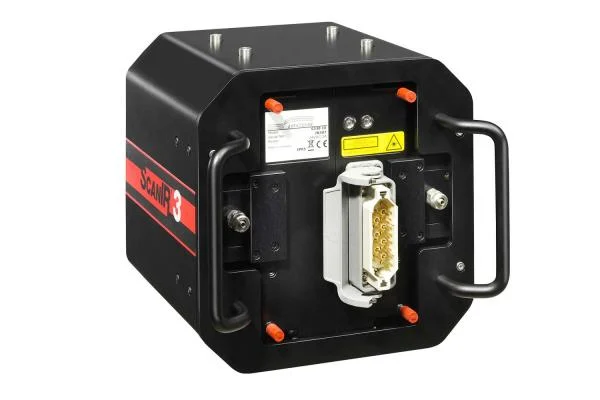

ScanIR3 sistemi kurulumu ve yönetimi son derece kolaydır. Tek kablolu sensör başlığı bağlantısı ve tek tık bağlantı konnektörü, hızlı ve sorunsuz kurulum sağlar.
Cihazın işlemci kutusu, Ethernet, fiber optik (opsiyonel) ve analog/dijital I/O dahil olmak üzere çeşitli endüstriyel iletişim arayüzlerini destekler.
Temel Özellikler
- Termal tarayıcı sıcaklık aralığı: 20 – 1200°C (68 – 2192°F)
- Soğutma olmadan çalışma ortam sıcaklığı: 5 – 50°C (32 – 122°F)
- Dahili su soğutma ile maksimum ortam sıcaklığı: 180°C (356°F)
- Opsiyonel dahili ısıtıcı ile minimum ortam sıcaklığı: -40°C (-40°F)
- Saniyede 150 tarama hattına kadar hızlı tarama
- 200:1’e kadar yüksek optik çözünürlük
- PC’den bağımsız giriş/çıkış (I/O) yetenekleri
- Güvenilir Ethernet iletişimi
- Dahili lazerli dayanıklı ve su geçirmez muhafaza
- Standart olarak hava temizleme ve su soğutma
- Sahada değiştirilebilir koruyucu pencere
- Tek kablolu sensör başlığı ve tek tık bağlantı konnektörü

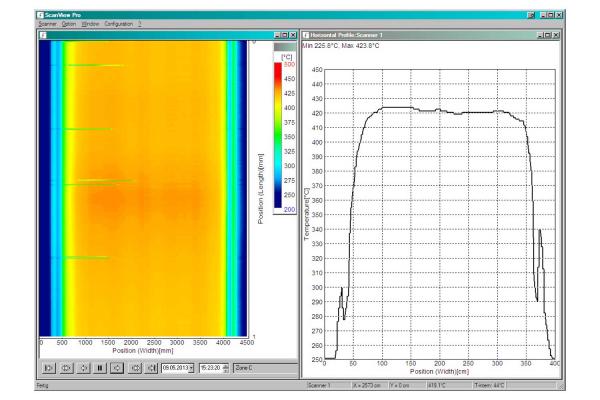

ScanView™ Pro Yazılımı
ScanView Pro yazılımı, sıcaklık izleme, görüntüleme ve analiz için gerçek zamanlı termal görüntüleme sağlar.
Bu yazılım sayesinde sıcak noktalar veya sıcaklık düzensizlikleri, problem haline gelmeden önce hızlı şekilde tespit edilebilir.
Çok fonksiyonlu ScanView Pro yazılımı, ScanIR3 cihazının çalışma parametrelerinin özelleştirilmesine ve termal görüntüler ile sıcaklık profillerinin standart bir bilgisayarda (PC) görüntülenmesine olanak tanır.
Yazılım ayrıca ScanIR3 linescanner tarafından elde edilen termal görüntüleri belirli ilgi alanlarına bölerek analiz etme özelliği sunar. Her bölgedeki sıcaklıklar ortalama, maksimum veya minimum değerler gibi matematiksel fonksiyonlarla işlenebilir.
Bir termal hata tespit edildiğinde, fail-safe alarm otomatik olarak tetiklenir ve kayıt altına alınır.
Yazılımın Temel Özellikleri
- İki boyutlu termal görüntüler, sıcaklık profilleri ve diferansiyel görüntüler görüntüleme
- Ürüne özel konfigürasyonlar tanımlama
- Sıcaklıkların otomatik analizi (Minimum, Maksimum ve Ortalama)
- Fail-safe alarm kayıt sistemi
- Referans görüntü tanımlama
- Kaydedilmiş termal görüntüleri video gibi oynatma
- Sistem arayüzleri: analog/dijital çıkış modülleri, OPC veya DDE sunucusu veya seri COM port
- Birden fazla ScanIR3 linescanner desteği
- Güvenlik için şifre ve erişim seviyeleri tanımlama
- Çoklu dil desteği
Genel Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Çevresel Koruma | IP65 (IEC 60529) |
| Çalışma Sıcaklığı |
|
| Lazer için Dahili Çalışma Sıcaklığı | 0 – 60°C (32 – 140°F) < 5°C (41°F) veya > 50°C (122°F) olduğunda otomatik kapanma |
| Depolama Sıcaklığı | -25 – 65°C (-13 – 149°F) |
| Bağıl Nem | %10 – %90 yoğuşmasız |
| Darbe Dayanımı | IEC 60068-2-27, 3 eksen, çalışma sırasında: 11 ms’de 5 g, 6 ms’de 15 g |
| Titreşim | IEC 60068-2-26, 3 eksen, 10 – 150 Hz, çalışma sırasında 20 Hz üzeri 2 g |
| Tarama Motoru | MTBF: 40.000 saat |
| Su Soğutma | Standart; maksimum su basıncı: 15 bar (218 psi) |
| Hava Temizleme (Air Purge) | Standart; maksimum hava basıncı: 3 bar (44 psi) |
Elektriksel Özellikler
| Özellik | Açıklama |
|---|---|
| Analog Çıkışlar | 0-20 mA, 4-20 mA veya 0-10 V, 16 bit çözünürlük, modül başına 2 kanal |
| Dijital | 24 VDC anahtarlama, modül başına 16 kanal |
| Girişler | Tetikleme, lazer anahtarlama, sistem fonksiyonları |
| Ethernet İletişimi | TCP/IP protokolü 10/100 Mbit/s |
| Ortam Çalışma Sıcaklığı | 0 – 50°C (32 – 122°F) |
| Güç | 100–240 VAC, 44/66 Hz |
| Isınma Süresi | 30 dakika |
| Çevresel Koruma | IP65 (IEC 60529) |
Ölçüm Özellikleri
| Özellik | Açıklama |
|---|---|
| Optik Tarama Hızı | 20 – 150 Hz |
| Görüş Açısı (FOV) | 90° |
| Odak | Standart: 1.52 m; özel odak seçenekleri mevcuttur |
| Emisivite | 0.1 – 1.0 arası dijital olarak ayarlanabilir |
| Örnekleme | Her tarama hattı için 256 nokta – 150 Hz’e kadar Her tarama hattı için 512 nokta – 80 Hz’e kadar Her tarama hattı için 1024 nokta – 40 Hz’e kadar |
| Sinyal İşleme | Maksimum, Minimum, Ortalama (AVG), Peak/Valley Hold, Alarm set noktaları; diğer sinyal işleme fonksiyonları yazılım üzerinden yapılandırılabilir |
ScanIR®3 termal tarayıcı, birçok farklı endüstride kullanılabilir ve aşağıda listelenenler de dahil olmak üzere çok sayıda üretim uygulaması için idealdir.
| Model Spektral Tepki | Sıcaklık Aralığı | Uygulamalar |
|---|---|---|
S330 3 - 5 µm | 20°C – 350°C 68°F – 662°F | Baskı, kaplama ve laminasyon, gıda, kağıt kurutma/kürleme, termoform, tekstil, alçı levha üretimi, boya kürleme, halı ve zemin kaplama |
S335 3.5 - 4 µm | 100°C – 650°C 212°F – 1202°F | Fırın gövdesi sıcaklığı, sıcak klinkerler, konveyör bantlarında sıcak nokta tespiti |
S339 3.9 µm | 100°C – 800°C 212°F – 1472°F | Isıl işlem, cevher işleme |
S343 3.43 µm | 30°C – 250°C 86°F – 482°F | Polietilen ekstrüzyonu ve dönüştürme, polipropilen ve polistiren ince film üretimi |
S344 3.43 µm | 100°C – 350°C 212°F – 662°F | Polietilen, polipropilen ve polistiren ince film ekstrüzyonu ve dönüştürme |
S350 5 µm | 100°C – 950°C 212°F – 1742°F | Cam temperleme için cam sıcaklığı ölçümü, bükme ve tavlama |
Ayarlanabilir Montaj Tabanı (Adjustable Mounting Base)
Ayarlanabilir Montaj Tabanı, linescanner cihazının yönünü küçük ayarlamalarla değiştirebilmenizi sağlar. Böylece prosesinizin farklı bölgelerinden daha fazla veri toplayabilirsiniz.

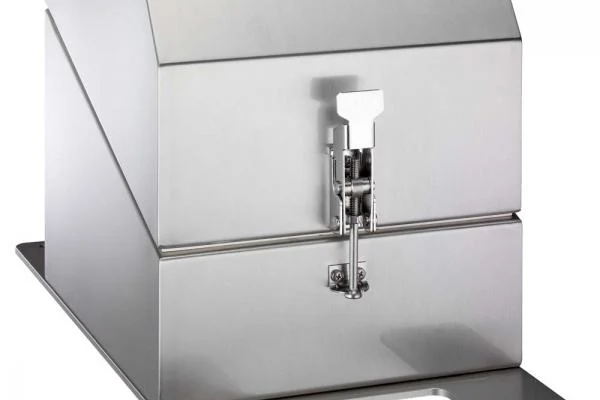

ScanIR3 Yüksek Sıcaklık Muhafazası

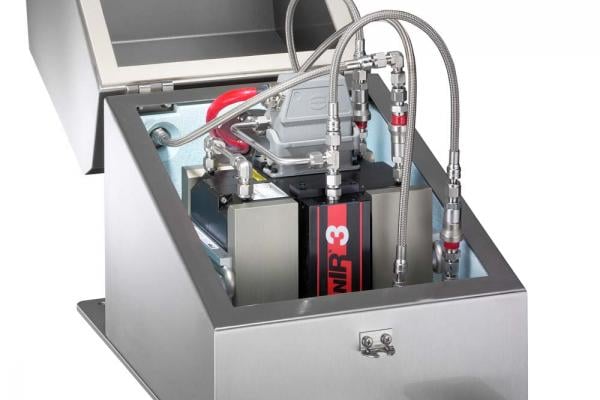

ScanIR3 linescanner, 1090°C (1994°F)'ye kadar proses sıcaklıklarına maruz kalmaya karşı cihazı korumak için özel olarak tasarlanmış opsiyonel modüler yüksek sıcaklık muhafaza sistemi ile sunulmaktadır.
Bu muhafaza içerisinde korunan linescanner, çelik ve diğer metallerin üretimi, cam üretimi ve çeşitli mineral işleme süreçleri gibi yüksek sıcaklıklı uygulamalarda güvenle çalışabilir.
Fiber Optik / RJ45 Ethernet Dönüştürücü
Fiber Optik / RJ45 Ethernet Dönüştürücü S3X-LWL (Advantech EKI-2541M tipi), zorlu endüstriyel ortamlarda yüksek güvenilirlik ve kararlılık sağlar.
Bu cihaz, kurumsal fiber optik ağ altyapısı ile ScanIR3 linescanner gibi Ethernet cihazları arasında sağlam bir köprü görevi görür.
Fiber optik bağlantı kullanılması sayesinde elektriksel parazitlerin (EMI) linescanner sistemine zarar vermesi önlenir.
Ek Aksesuarlar
ScanIR3 linescanner için mevcut aksesuarların tam listesini, Kaynaklar (Resources) sekmesi altında bulunan ürün broşüründe görüntüleyebilirsiniz.
