Raytek® Compact CI ve CM
Kompakt. Güçlü. Kurulumu kolay ve uygun maliyetli.
Anlık temassız sıcaklık ölçümleri ile proses kontrolünü geliştirin.
Geleneksel temaslı problar ve termokuplların yerine kullanılabilen temassız sıcaklık sensörleri.
Sensör durumu / kendi kendine teşhis LED göstergesi* sayesinde bakım ihtiyacını azaltın.
CI modeli yalnızca Asya Pasifik ve Amerika bölgelerinde mevcuttur.
Compact CI ve CM sensörleri, standart 4 telli sistemlere kolay entegrasyon için tasarlanmıştır. Bu sensörler, çeşitli üretim proseslerinde J tipi veya K tipi termokupl çıkışı ile geleneksel temaslı probların yerine kolayca kullanılabilir.
Ölçüm aralığı:
-20 °C ile 500 °C (-4 °F ile 932 °F)
* Bu özellik yalnızca CM modelinde bulunmaktadır.

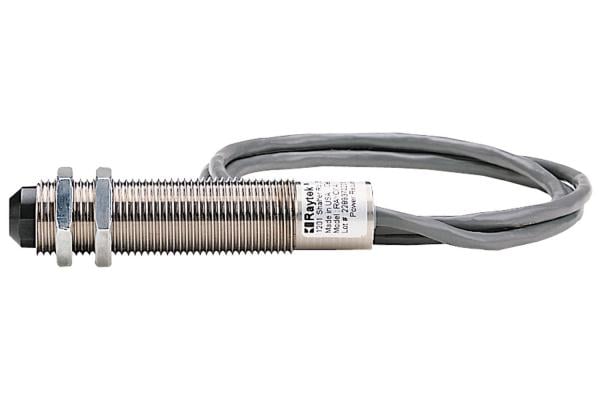

Raytek Compact CI
Raytek Compact CI, yalnızca Asya Pasifik ve Amerika bölgelerinde sunulmaktadır.
Raytek CI temassız kızılötesi pirometresi, kompakt yapısı sayesinde kurulumu kolaydır. CI ünitesinin üzerindeki elektronik bileşenler, dayanıklı IP65 (NEMA-4) paslanmaz çelik muhafaza ile korunur. Bu sayede sensör, soğutma gerektirmeden 70°C (160°F) ortam sıcaklığına kadar çalışabilir.
CI ünitesi, bir termokupl ile aynı 50 Ohm çıkış empedansına sahip olduğu için çoğu kontrol cihazı, gösterge ve transmittere ait termokupl kopma koruma devreleri ile birlikte kullanıldığında offset hatası olmadan doğru ölçüm yapar.
Temel Özellikler
- 0°C – 500°C (32°F – 932°F) sıcaklık ölçüm aralığı
- Soğutmasız 70°C (160°F) ortam sıcaklığına kadar çalışma
- Su soğutma ile 260°C (500°F) ortam sıcaklığına kadar dayanıklılık
- IP65 (NEMA-4) koruma sınıfına sahip kompakt ve dayanıklı çelik gövde
- Soğutma ve hava purj aksesuarları
- 12–24 VDC / 20 mA ile çalışır
- Tepki süresi: 350 ms (95%)
- Optik çözünürlük: 4:1 (enerjinin %90’ında)

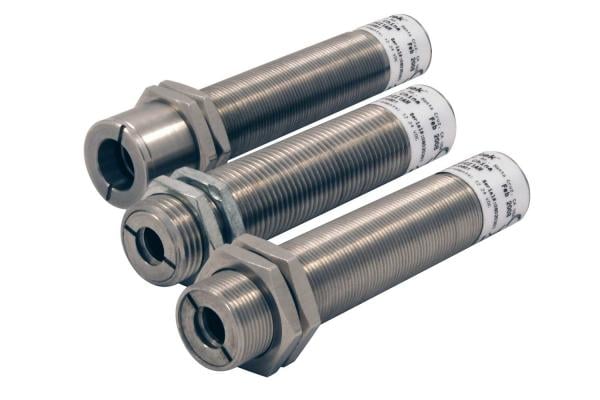

Raytek Compact CM
Boyutu küçük olmasına rağmen Compact CM, OEM uygulamalarında sıcaklık izleme için birçok gelişmiş özellik içerir.
Bu özellikler arasında şunlar yer alır:
- Hedef sıcaklığına veya sensör başlığının ortam sıcaklığına göre tetiklenen 24 VDC alarm çıkışı
- Peak hold, valley hold ve değişken ortalama alma sinyal işleme seçenekleri
- Ayarlanabilir emisivite ayarı
- Ayarlanabilir pencere geçirgenliği ayarı
RS232 dijital arayüzü, kullanıcıların tüm programlanabilir sensör parametrelerini her sensörle birlikte verilen güçlü DataTemp® Multidrop yazılımı ile yapılandırmasını sağlar.
Sensör üzerinde bulunan LED sensör durum göstergesi, sensörün çalışma durumunu çevrimiçi olarak gösterir ve ilk kurulum sırasında sorun giderme işlemlerini kolaylaştırır.
Temel Özellikler
- -20°C – 500°C (-4°F – 932°F) sıcaklık ölçüm aralığı
- Soğutmasız 70°C (160°F) ortam sıcaklığına kadar çalışma
- Su soğutma ile 260°C (500°F) ortam sıcaklığına kadar dayanıklılık
- IP65 (NEMA-4) koruma sınıfına sahip kompakt ve dayanıklı çelik gövde
- Hava purj ve lens koruma aksesuarları
- 12–24 VDC / 20 mA ile çalışır
- Tepki süresi: 150 ms (95%)
- Optik çözünürlük: 13:1 (enerjinin %90’ında)
- OEM uygulamaları için gelişmiş özellikler
- DataTemp Multidrop yazılımı ile uyumlu
- Sensör durumu / kendi kendine teşhis LED göstergesi
| Model Numarası | CI-A | CI-B | CM |
|---|---|---|---|
| Sıcaklık Aralığı | 0 – 350 °C | 30 – 500 °C | -20 – 500 °C |
| Spektral Tepki | 7 – 18 µm | 7 – 18 µm | 8 – 14 µm |
| Sistem Doğruluğu | 0°C – 115°C (32°F – 240°F) | 30°C – 99°C (86°F – 211°F) | Dijital/voltaj: okuma değerinin %1.5’i veya ±2°C* |
| Tekrarlanabilirlik | Ölçülen değerin ±%1’i veya ±1°C (2°F)* | Dijital/voltaj: okuma değerinin ±%0.5’i veya ±1°C* | |
| Tepki Süresi (%90 yanıt) | 350 ms | 150 ms | |
| Optik Çözünürlük (D:S) | 4 : 1 | 13 : 1 | |
| Sinyal İşleme | - | Peak hold, valley hold, değişken ortalama alma | |
| Emisivite | 0.95 sabit | 0.10 – 1.10 (ayarlanabilir) | |
| Kendi kendine teşhis / sensör durumu | - | Normal çalışma, alarm, ölçüm aralığı dışında, kararsız ölçüm, sensör arızası | |
| Standartlar / Uyumluluk | IEC 801-4, Seviye 1 | EC – Direktif 2004/108/EC (EMC) | |
Compact CI ve CM pirometreleri, birçok farklı endüstride kullanılabilir ve aşağıdaki uygulamalar da dahil olmak üzere çeşitli OEM ve son kullanıcı üretim uygulamaları için idealdir. Bunun dışında daha birçok alanda da kullanılabilir.
Uygulamanızı görüşmek için bir uzmanla konuşmak isterseniz buraya tıklayın.
Uygulama Alanları:
- Kağıt işleme
- Plastik işleme
- Asfalt üretimi
- Tekstil üretimi
Her Compact CI ve CM sensörü, iki adet montaj somunu, 1 m (3.2 ft) kablo ve bir kullanım kılavuzu ile birlikte gelir.
15 m (50 ft) maksimum uzunluğa kadar daha uzun kablolar da mevcuttur ve sipariş sırasında belirtilmelidir.
Compact CI Pirometreleri için Aksesuarlar
- Sensör başlığı için ayarlanabilir veya sabit montaj braketi
(XXXCIADJB veya XXXCIACFB) - Lensin veya 90° aynanın temiz kalmasını sağlayan hava purj muhafazası
(XXXCIAP veya metrik versiyon için XXXCIACAPM) - Dar alanlara kurulumu kolaylaştırmak için 90° açı aynası
(XXXCIACRA) - CI modelleri için, 260°C (500°F) ortam sıcaklıklarına kadar kullanılabilen opsiyonel su/hava soğutma ve purj sistemi
(Opsiyonel soğutma ceketi sipariş sırasında belirtilmelidir.)
Compact CM Pirometreleri için Aksesuarlar
- Sensör başlığı için ayarlanabilir veya sabit montaj braketi
(XXXCIADJB veya XXXCIACFB) - Lensin veya 90° aynanın temiz kalmasını sağlayan hava purj muhafazası
(XXXCMAP veya metrik versiyon için XXXCMAPM) - Dar alanlara montajı kolaylaştıran 90° açı aynası
(XXXCMACRA veya XXXCMACRAM) - Koruyucu lens kapağı
(XXXCMACPW veya XXXCMACPWM)
