SV600 Sabit Akustik Görüntüleyici
Daha önce fark etmediğiniz sorunları görün.
- Operatör müdahalesini azaltın: Tam otomatik ve entegre bir çözüm ile süreçlerinizi daha verimli yönetin.
- Tehlikeli veya erişimi zor alanlardan veri toplayın: Ekibinizin güvenliğini artırın.
- Gerçek zamanlı ses imzası değişimlerini izleyin: Plansız bakım ve arızaları önleyin.
SV600 Sabit Akustik Görüntüleyici, hava ve gaz kaçaklarını veya ses imzasındaki değişiklikleri sürekli olarak tespit etmek, konumlandırmak ve görselleştirmek için tasarlanmıştır. Böylece küçük sorunlar maliyetli arızalara dönüşmeden önce fark edilir.
Otonom Robotik ile Entegre Çalışma
SV600, otonom robotik sistemler ve endüstriyel bakım çözümlerini bir araya getirir.
Çeşitli sürekli akustik görüntüleme uygulamaları için sabit olarak monte edilebilir
Boston Dynamics Spot® robotu üzerine yük olarak monte edilebilir
Spot® için yayınlanan Firmware 3.3 güncellemesi ile SV600, robot sistemine tam entegre şekilde çalışır
Bu sayede SV600, kolay kullanım ile yüksek işlevselliği bir araya getiren güçlü bir çözüm sunar.
SV600 Sabit Akustik Görüntüleyici

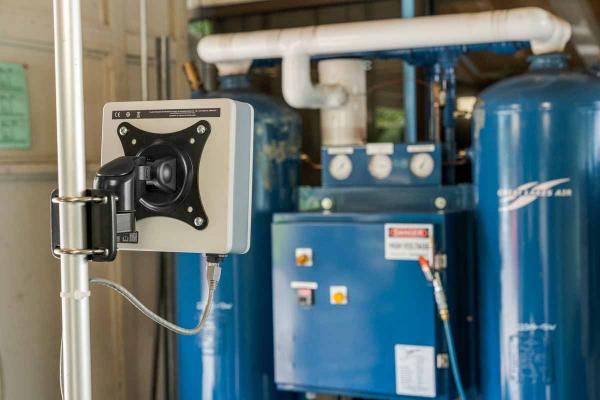

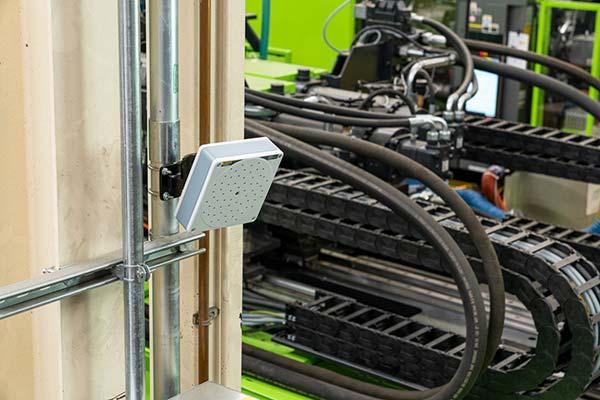

SV600, gelişmiş ses sensörlerinden oluşan bir dizi (array) kullanarak ekipmanların yakınına, üretim hattının herhangi bir bölümüne veya insan erişiminin zor ya da tehlikeli olduğu alanlara monte edilebilir.
Bu sayede tesisinizin en kritik noktalarını kesintisiz şekilde izleyebilirsiniz.
Sabit ve otomatik bir çözüm olarak SV600, prosesinize entegre olur ve ürün sızıntı testlerinde kullanılan sabunlu su testi gibi zaman alıcı arıza tespit yöntemlerini ortadan kaldırır.
Ortamı sürekli izleyerek:
- Hava kaçaklarını hızlıca tespit edebilir
- Kaçakları erken aşamada onarabilirsiniz
Böylece basınçlı hava ve enerji tüketimi azaltılır ve tesisiniz maliyet tasarrufu sağlar.
Temel Özellikler
- 7/24 yüksek performanslı akustik izleme
- Sunflower Array diziliminde 64 adet dijital MEMS mikrofon
- Entegre görünür ışık kamerası
- Gerçek zamanlı veri işleme için güçlü işlemci
- Ses sınıflandırma
- Frekans filtreleme
- dB değerleri ve ses yoğunluğu haritalama
- Olay tetikleme (event triggering)
- Ethernet ağ iletişimi
- 8 telli M12 fieldbus veya RJ45 bağlantı
- Power over Ethernet (PoE)
- IP54 koruma sınıfı
- Fieldbus coupler üzerinden I/O desteği seçeneği
SoundMap™ Teknolojisi
SV600, güçlü SoundMap™ teknolojisini kullanarak duyduğu sesleri görsel bir haritaya dönüştürür.
Bu sayede kullanıcılar:
- Problemli bölgeleri hızlıca tespit edebilir
- Ses kaynağının yerini ve şiddetini belirleyebilir
Bu teknoloji tesislere aşağıdaki konularda önemli bilgiler sağlar:
- Ürün kalitesi
- Güvenlik riskleri
- Ekipman performansı
Ayrıca sistem:
- Kompresörler
- Pompalar
- Boru hatları
gibi ekipmanlardaki değişiklikleri hızlı şekilde algılayabilir.
Sürekli İzleme ve Erken Uyarı
SV600 yalnızca 7/24 uzaktan izleme sağlamakla kalmaz, aynı zamanda fabrika sistemleri ile sorunsuz şekilde entegre olur.
Kullanıcılar özel alarm ayarları tanımlayabilir ve aşağıdaki durumlarda uyarı alabilir:
- Ses imzasında değişim
- Ekipman anormallikleri
- Ulaşılması zor alanlardaki sorunlar
Bu sayede sistem erken uyarı mekanizması olarak çalışır ve:
- Ekipman performansını optimize eder
- Önleyici bakım yapılmasını sağlar
- Arızalar oluşmadan önce anormallikleri tespit eder
Sonuç olarak prosesleriniz kesintisiz çalışmaya devam eder.
Boston Dynamics Spot® için SV600 Payload
SV600 Akustik Görüntüleyici, Boston Dynamics Spot® robotu için yük (payload) olarak kullanılabilir.
- Spot®, algılama ve denetim süreçlerini otomatikleştirir
- SV600, duyulamayan ve görülemeyen sorunları tespit eder, konumlandırır ve görselleştirir
Boston Dynamics’in Orbit uzaktan denetim yazılımı ile birlikte kullanıldığında:
- Büyük miktarda veri toplanabilir
- Otonom robotik sistemlerin endüstriyel bakım süreçlerindeki potansiyeli ortaya çıkar
Fluke Process Instruments ve Boston Dynamics ile endüstriyel bakımın geleceğini keşfedin.
Fiziksel Özellikler
| Özellik | Açıklama |
|---|---|
| Boyutlar (U × G × D) | 170 × 170 × 65 mm (6.69 × 6.69 × 2.56 inç) |
| Ağırlık | 0.85 kg (1.7 lb) |
| İletişim + Güç | PoE IEEE 802.3af (SV600-1) RJ45 veya M12 8-Pin bağlantı üzerinden IEEE 802.3 Durum LED göstergesi |
Sistem Entegrasyonu
| Özellik | Açıklama |
|---|---|
| Olay Tetikleme (Event Triggering) | Ses seviyesi (dB) ve frekans (kHz) aralığı için alarm seviyeleri ayarlanabilir |
| Olay İşlemleri (Event Actions) | Verilerin harici bir bilgisayara .csv veya .txt formatında kaydedilmesi |
Kamera
| Özellik | Açıklama |
|---|---|
| Entegre Görünür Işık Kamera | Sabit lens ile birlikte gelir |
| Video Çözünürlüğü | 640 × 480 |
| Kamera Görüş Açısı (FOV) | 65° ± 3° |
| Kamera Çözünürlüğü | 720p @ 30 fps |
Mikrofonlar
| Özellik | Açıklama |
|---|---|
| Tip | MEMS, dijital alt port |
| SNR (A-weighted, 1 kHz) | 94 dB SPL @ 1 kHz için 64 dB |
| Hassasiyet | -26 dB FS ±1.5 dB @ 1 kHz, 94 dB SPL |
| Akustik Aşırı Yük Noktası | 120 dB SPL @ 1 kHz, <%10 THD |
Genel Özellikler
| Özellik | Açıklama |
|---|---|
| Koruma Sınıfı | IP54 |
| Çalışma Sıcaklığı | -20°C ile 50°C |
Standartlar ve Uygunluk
| Standart | Açıklama |
|---|---|
| FCC | Title 47, Part 15 |
| EMC | EN55032:2015 EN61000-4-2:2009 EN61000-4-3:2006 EN61000-4-4:2012 EN61000-4-5:2006 EN61000-4-6:2009 EN61010-1:2010 |
| KCC | Elektromanyetik uyumluluk – yalnızca Kore’de kullanım için. Class A ekipman (Endüstriyel yayın ve iletişim ekipmanı) |
Veri Formatları
| Tür | Format |
|---|---|
| Ses | .wav (ses doğrulama) |
| Görüntü | .jpg, .png |
| Video (V/V+ modeller) | .mjpeg, .mp4 |
| Veri Mesajları | .json |
SV600 Sabit Akustik Görüntüleyici – Uygulama Alanları
SV600 Sabit Akustik Görüntüleyici, birçok endüstride kullanılabilir ve sürekli izleme ve kontrol uygulamaları için idealdir.
SV600’ün kullanılabileceği bazı uygulama alanları aşağıda listelenmiştir:
Akıllı Kaçak Tespiti (Ürün Denetimi)
Fabrika entegrasyonu ve gerçek zamanlı alarm özellikleri sayesinde SV600, üretim hattında akustik tespiti otomatik hale getirir ve herhangi bir kalite sorunu veya ürün hatası oluştuğunda ekibinizi anında bilgilendirir.
Bu sayede verimlilik artırılır.
Kur ve Taşı (Mount and Move)
Erişimi zor veya tehlikeli alanlara hızlıca ulaşabilir, gerçek zamanlı veri toplayabilir ve insan denetçileri riske atmadan kapsamlı kontroller yapabilirsiniz.
Bu özellik özellikle şu sektörlerde kullanılır:
- Üretim
- Enerji
- Altyapı
- ve diğer endüstriler
İnsan Müdahalesini Azaltma
Tam entegre ve otomatik bir çözüm sayesinde çalışan güvenliği artırılır ve manuel müdahale ihtiyacı azaltılır.
Varlıkları ve Çalışma Alanlarını 7/24 İzleme
SV600, tehlikeli veya erişimi zor alanlardaki ekipmanları güvenli mesafeden sürekli izleyebilir.
Sistem:
- Yeni ses olaylarını anında algılar
- Sabit ekipmanlardan kaçan gazları tespit eder
- Anında alarm oluşturur
Plansız Bakımı Önleme
Ses imzaları, sıcaklık değişimleri ortaya çıkmadan çok daha önce ölçülebilir.
SV600 sayesinde:
- Ses imzasındaki değişimler erken aşamada tespit edilir
- Önleyici bakım planlanabilir
- Ekipman performansı optimize edilir
- Arızalar oluşmadan önce müdahale edilebilir
Enerji Tüketimini Azaltma
Hava kaçaklarının hızlı tespiti ve giderilmesi sayesinde:
- Basınçlı hava tüketimi azalır
- Enerji maliyetleri düşer
Arızalı veya verimsiz tahrik sistemleri daha fazla güç tüketerek çalışmaya devam etmek zorunda kalır; SV600 bu durumların erken tespitine yardımcı olur.
Gürültü Maruziyetini Azaltma
SV600, ses seviyesi (dB) ve frekans (kHz) için kullanıcı tarafından programlanabilen alarm ayarlarına sahiptir.
Bu özellik sayesinde tesisler:
- Ulusal ve uluslararası güvenlik standartlarına uyum sağlayabilir
- Çalışanların tehlikeli gürültü seviyelerine maruz kalmasını önleyebilir
