Datapaq® Furnace Tracker Sıcaklık Homojenliği Etüt Sistemleri
Prosesinizin gizemini ortadan kaldırın
Sıcaklık Homojenliği Etütlerinde (TUS) termokupl kurulumunda zaman kazanın.
Proses içinden sıcaklık izleme ile kaliteyi ve verimliliği optimize edin.
Profiler fırının içindeyken gerçek zamanlı verileri kullanarak prosesi hassas şekilde ayarlayın.
Bu dayanıklı donanım ve gelişmiş yazılım paketi, ürün profilleme ve sıcaklık homojenliği etüdü (TUS) işlevlerini birbirinden ayırır; her biri kendi sihirbazlarına ve analiz araçlarına sahiptir. TUS yazılımı, tam analiz hesaplamalarını otomatik olarak gerçekleştirir, gerçek zamanlı alarm olanağı sunar ve AMS2750 standardına uygun bir etüt raporunun yazdırılmasında kullanılabilir.
Fluke Process Instruments’tan Datapaq Furnace Tracker Sıcaklık Homojenliği Etüt (TUS) Sistemi
Fluke Process Instruments’ın Datapaq Furnace Tracker Sıcaklık Homojenliği Etüt (TUS) Sistemi; TP6 veri kaydedici, termal bariyer seçeneği (TB45 veya TB46), termokupllar ve sezgisel Temperature Uniformity Survey (TUS) Insight™ Yazılım paketini içerir. Bu sayede AMS2750 standardı dâhil olmak üzere gerekli tüm spesifikasyonlara uygunluğu doğrularken, proses içinde doğru ürün termal profillemesi gerçekleştirilir.
Veri Kaydediciler

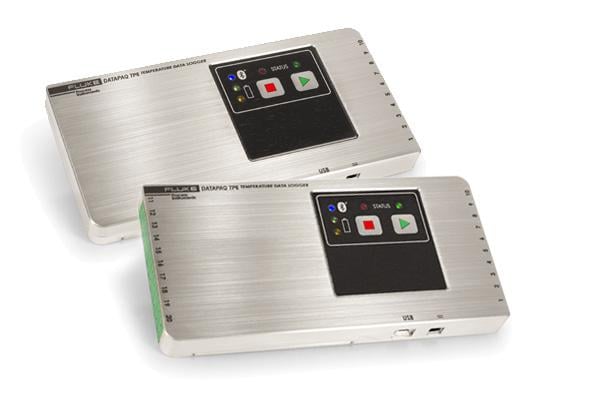

Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ veya Datapaq Insight Furnace Surveying yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi veya standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 10 ve 20 kanallı konfigürasyonlar ile iki farklı kasa tipinde sunulur
- Suya dayanıklıdır (IP67 koruma sınıfı)
- USB veya Bluetooth üzerinden iletişim sağlar
- USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı sunar
- Alkalin, NiMH ve Lityum pil seçenekleri mevcuttur
- Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur
Termal Bariyerler

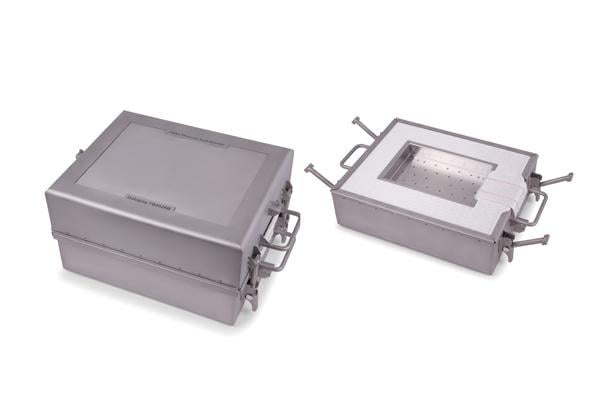

Datapaq TB45 ve TB46 Termal Bariyer serileri; kritik noktalarda ek güçlendirme, çıkarılabilir gazlı su verme saptırıcı kalkanları ve merkez üstü mandallar gibi çok sayıda tasarım özelliğini bünyesinde barındırarak mümkün olan en uzun ürün ömrünü sağlamayı hedefler. İç yapıda ise, vakumdan yüksek basınca geçiş sırasında koşullar değiştikçe hızlı basınç eşitlemesi sağlayan gaz akış menfezleri bulunur.
TB45 Serisi termal bariyerler 1050°C’ye (1922°F) kadar sıcaklıklarda çalışabilir. TB46 Serisi ise yüksek sıcaklık yalıtımı ve Inconel gövde yapısı sayesinde 1200°C’ye (2192°F) kadar sıcaklıklara dayanabilir.
Sıcaklık Homojenliği Etüt Yazılımı
Gerçek zamanlı veri izleme için geliştirilen bu gelişmiş yazılım paketi, TM21 Radyo (RF) Telemetri Sistemi ile birlikte kullanıldığında, hem profilleme hem de etüt işlevlerini birbirinden ayırır; her birinin kendine ait sihirbazları ve analiz sekmeleri bulunur. Yazılım, tam analiz hesaplamalarını otomatik olarak gerçekleştirir, etüt sırasında kritik olaylar meydana geldiğinde gerçek zamanlı alarm ve uyarılar sağlar ve AMS2750 standardına uygun bir etüt raporunu anında yazdırabilir. Diğer özellikler şunlardır:
- TUS kurulumu ve raporlama için tek bir yazılım paketi; termokupl ve otomatik veri kaydedici düzeltme faktörlerini içerir
- Eksiksiz AMS2750 dokümantasyonu sağlar
- Toleransları ve set değerlerini gerçek zamanlı olarak görüntüler
Datapaq TB45 ve TB46 Termal Bariyerlerle Uyumlu Datapaq TP6 Veri Kaydediciler
|
| Model Numarası | TP6116 / TP6116-TM | TP6216 / TP6216-TM |
|---|---|---|
| Boyutlar | 197 x 97 x 20 mm | |
| Kanal Sayısı | 10 | 20 |
| Sıcaklık aralığı | -100 ila 1370°C (-148 ila 2498°F) | |
| Bağlantı | USB veya Bluetooth* | |
| Bellek kapasitesi | 4 milyon veri noktası | |
| Başlatma/durdurma tetikleyicileri | Yok (otomatik), manuel, yükselen/düşen sıcaklık ve zaman tabanlı | |
| Örnekleme aralığı | Telemetri olmadan 0.2 sn – 50 dk | |
| Doğruluk | ± 0.3 °C (0.5 °F) – Tip K | |
| Çözünürlük | ± 0.1°C (0.18 °F) | |
| Termokupl tipi | Tip K (J, N, T, R, S, B seçenekleri de mevcuttur) | |
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma | |
*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Datapaq TB45 ve TB46 Termal Bariyer Serisi - Hava
| Model Numarası | TB4526 | TB4533 | TB4626 | TB4633 |
|---|---|---|---|---|
| Boyutlar | 254 x 363 x 571 mm | 304 x 410 x 613 mm | 254 x 363 x 571 mm | 304 x 410 x 613 mm |
| Ağırlık | 39 kg | 52 kg | 41 kg | 55 kg |
| Veri kaydedici | TP6116 / TP6116-TM | |||
| Maksimum çalışma sıcaklığı | 1050°C | 1050°C | 1200°C | 1200°C |
Datapaq TB45 ve TB46 Termal Bariyer Serisi - Vakum
|
| Model Numarası | TB4538-QD | TB4533-QD | TB4626-QD | TB4633-QD |
|---|---|---|---|---|
| Boyutlar | 303 x 303 x 571 mm | 394 x 420 x 613 mm | 344 x 363 x 571 mm | 394 x 420 x 613 mm |
| Ağırlık | 35 kg | 64 kg | 53 kg | 67 kg |
| Veri kaydedici | TP6116 / TP6116-TM | |||
| Maksimum çalışma sıcaklığı | 1050°C | 1050°C | 1200°C | 1200°C |
Havacılık ve otomotiv ısıl işlem endüstrilerinde, Sıcaklık Homojenliği Etüdü (TUS), prosesin endüstri standartlarına uygunluğunu doğrulama tekniğidir.
Ürünlere ısıl işlem uygulanmadan önce, fırınların ve etüvlerin genellikle AMS2750 veya CQI-9 şartnamelerine uygun olması gerekir.
Furnace Tracker TUS Sistemleri ile raporları otomatik olarak oluşturma (ve bu raporların denetim izini tutma), fırın etüt süresini azaltma, rapor hazırlamak için harcanan iş gücünü düşürme ve “insan hatası” faktörünü ortadan kaldırma imkânı elde edersiniz. Havacılık ve Otomotiv Isıl İşlem uygulamaları hakkında daha fazla bilgi edinmek için Bilgi Merkezimizi inceleyebilirsiniz.
- AMS2750 ile tam uyumlu ve raporları anında oluşturabilen Insight™ yazılımı sayesinde etütleri gerçek zamanlı olarak daha verimli yürütün
- Esneklik; Datapaq TP6 veri kaydedicilerde birden fazla termokupl tipi tanımlanabilir, tek bir veri kaydedicide 20 kanala kadar destek sunulur ve bu kapasite TUS ihtiyacına göre iki ya da üç katına çıkarılabilir
- AMS2750 ve CQI-9 için tam sertifikalı TUS kabiliyeti; veri girişindeki insan hatasını ortadan kaldırmaya yardımcı olan dahili düzeltme faktörleri ve kalibrasyon verilerini içerir
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
Radyo Telemetri Bağlantısı
Radyo telemetri aksesuarı
Datapaq TP6 radyo telemetri sistemi, yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanarak veri kaydediciden gerçek zamanlı veri aktarımına olanak tanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesine uygulanabilir.
Termokupl, mineral yalıtımlı, Tip K, 1.6 mm / 0.06 in çap, Nicrobell™ Kılıf
Çalışma aralığı 0 ila 1250°C (32 ila 2280°F). Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
PA0710 1 m / 3.3 ft
PA0711 2 m / 6.6 ft
PA0715 5 m / 16.4 ft
PA0717 10 m / 32.8 ft
Termokupl, mineral yalıtımlı, Tip K, 1.0 mm / 0.04 in çap, Inconel™ Kılıf
Çalışma aralığı 0 ila 1000°C (32 ila 1832°F). Minyatür yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır.
PA0923 0.5 m / 1.6 ft
PA0920 1 m / 3.3 ft
PA0921 2 m / 6.6 ft
PA0922 3 m / 9.8 ft
Fırın Etüt Uygulamaları için Termokupl: mineral yalıtımlı, Tip N, 2.0 mm / 0.08 in çap
Maksimum çalışma sıcaklığı 1250°C’dir (2280°F). Minyatür yüksek sıcaklık fişi ile sonlandırılmıştır. AMS 2750 Tablo 1’e uygun olacak şekilde kalibre edilmiştir.
PA1580 1 m / 3.3 ft
PA1581 2 m / 6.6 ft
PA1582 3 m / 9.8 ft
