Datapaq® Furnace Tracker Kontrollü Atmosfer ve Vakum Lehimleme için

Prosesinizin gizemini ortadan kaldırın

Ürünler üzerinde 20 noktaya kadar sıcaklık ölçümü yaparak prosesinizi optimize edin.

Uygulamaya özel çözümler — kullanımı kolay ve uzun ömürlü olacak şekilde tasarlanmıştır.

Zamandan tasarruf sağlamak için vakum lehimleme proseslerini gerçek zamanlı verilerle hassas şekilde ayarlayın.

CAB ve vakum uygulamalarında sık kullanım için tasarlanan Datapaq Furnace Tracker Sistemi, her ürünün spesifikasyonlara uygunluğunu sağlamak amacıyla doğru sıcaklık profillerini gerçek zamanlı olarak ölçmenize olanak tanır.

Fluke Process Instruments’tan Kontrollü Atmosfer Lehimleme (CAB) ve Vakum Furnace Tracker Sistemleri

Fluke Process Instruments’ın Kontrollü Atmosfer Lehimleme (CAB) ve Vakum Furnace Tracker Sistemleri; Datapaq TP6 veri kaydedici, CAB için yansıtıcı veya sızdırmaz termal bariyer, termokupllar ve sezgisel Insight™ Yazılımını bir araya getirerek eksiksiz bir çözüm sunar.

TB4000 ve TB4002 termal bariyerlere sahip CAB Furnace Tracker Sistemleri, 800°C’ye (1472°F) kadar ortamlarda çalışır ve bu prosesin agresif atmosfer koşullarında sık kullanım için tasarlanmıştır.

VB1150 ve VB1151 termal bariyerleri içeren Vakum Lehimleme Furnace Tracker Sistemleri ise, yalıtım ihtiyacını ortadan kaldırmak için yansıtıcı plaka teknolojisini kullanır ve sistemden kaynaklanan gaz çıkışını minimuma indirerek profilleme sırasında üretimin kesintiye uğramamasını sağlar.

Her iki sistem de CQI 29’a uygun sıcaklık homojenliği etütleri (TUS) gerçekleştirmek için kullanılabilir.

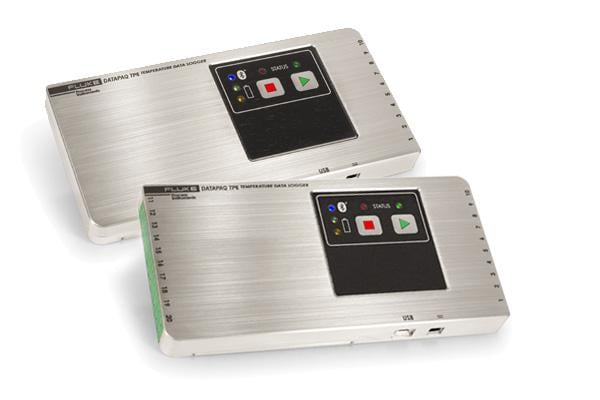

Veri Kaydedici

Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ Yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi veya standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.

10 ve 20 kanallı konfigürasyonlar ile iki farklı kasa tipinde sunulur
Suya dayanıklıdır (IP67 koruma sınıfı)
USB veya Bluetooth üzerinden iletişim sağlar
USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı sunar
Alkalin, NiMH ve Lityum pil seçenekleri mevcuttur
Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur

Termal Bariyerler

CAB fırınları için tasarlanan termal bariyerlerimiz, proses sırasında asit ve neme karşı koruma sağlamak amacıyla sızdırmaz mikrogözenekli yalıtıma sahiptir; bu da sisteminizin ömrünü uzatmaya yardımcı olur. Bariyer gövdesi yüksek kaliteli paslanmaz çelikten üretilmiştir ve yenilikçi tasarımı, veri kaydedicinizin hızlı, kolay ve güvenli şekilde geri alınmasına olanak tanır.

İsteğe bağlı termokupl fikstürü, ölçümde tutarlılık ve tekrarlanabilirlik sağlamak amacıyla termokuplları aynı konumda tutar ve fırın kararlılığına ilişkin genel bir profil oluşturmada kullanılabilir. Termokupl fikstürü, CQI 29’a uygun düzlemsel yöntem ile TUS gerçekleştirilirken termokuplları sabit konumda tutar.

Bu tasarım, yalıtım ihtiyacını ortadan kaldırır ve sistemden minimum düzeyde gaz çıkışı olmasını sağlar. Bu iki aşamalı koruma, uzatılmış zorlamalı hava soğutması içerenler dâhil olmak üzere çoğu vakum lehimleme prosesinde kullanılabilir.

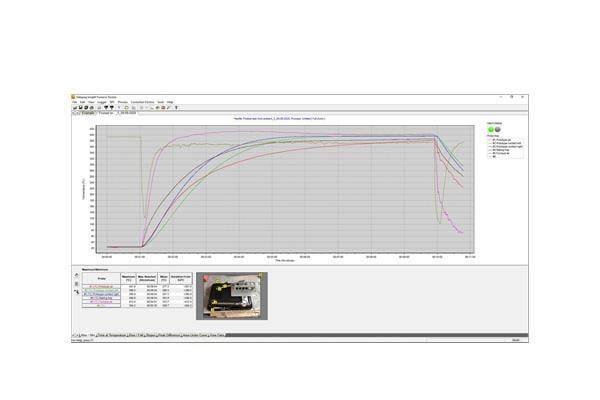

Yazılım

Furnace Insight™ yazılım ürünlerinin her biri, ham verilerinizi anlamlı ve aksiyona dönüştürülebilir bilgilere çevirmek için tasarlanmıştır. Üç yazılım seçeneğinin tamamı; açık ve anlaşılır bir kullanıcı arayüzü, bağlama duyarlı yardım ekranları ve yeni kullanıcıları destekleyen sihirbazlar sunar. Dil değiştirme ve sonuçları doğrudan yazılım üzerinden e-posta ile gönderme özellikleri sayesinde, ister bilgisayar ister mobil cihaz kullanıyor olun, bilgileri tesis içinde ve dünyanın dört bir yanında kolayca paylaşabilirsiniz.

Datapaq TB4000 ve VB1150 Termal Bariyerlerle Uyumlu Datapaq TP6 Veri Kaydediciler

Datapaq TP6

Model Numarası	TP6116/9 and TP6116/9-TM	TP6216/9 and TP6216/9-TM
Kanal Sayısı	10	20
Sıcaklık aralığı	-100 ila 1370°C (-148 ila 2498°F) Termokupl tipine bağlıdır (gösterilen Tip K)
Bağlantı	USB veya Bluetooth*
Bellek kapasitesi	4 milyon veri noktası
Başlatma/durdurma tetikleyicileri	Yok (otomatik), Manuel, yükselen/düşen sıcaklık ve zaman tabanlı
Örnekleme aralığı	Telemetri olmadan 0.2 sn – 50 dk RF telemetri ile* 2 sn – 50 dk
Doğruluk	± 0.3 °C (0.5 °F) – Tip K
Çözünürlük	± 0.1°C (0.18 °F)
Termokupl tipi	Tip K (J, N, T, R, S, B seçenekleri de mevcuttur)
Çoklu çalışma kapasitesi	PC’ye geri dönmeden önce 10 profile kadar çalışma
Boyutlar	197 x 97 x 20 mm 7.8 x 3.8 x 0.8”

*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.

TB4000 Termal Bariyer

Model Numarası	TB4000
Boyutlar	103 x 273 x 477 mm (4 x 10.75 x 18.8”)
Termal dayanım süresi	600°C’de (1112°F) 80 dakika Her çalışma arasında 1 saat soğutma ile 600°C’de (1112°F) 4 x 45 dakika
Ağırlık (TB9970 ısı emici dâhil)	12 kg (26.4 lb)
Uygun ısı emici	TB9970
Maksimum çalışma sıcaklığı	800°C (1472°F)

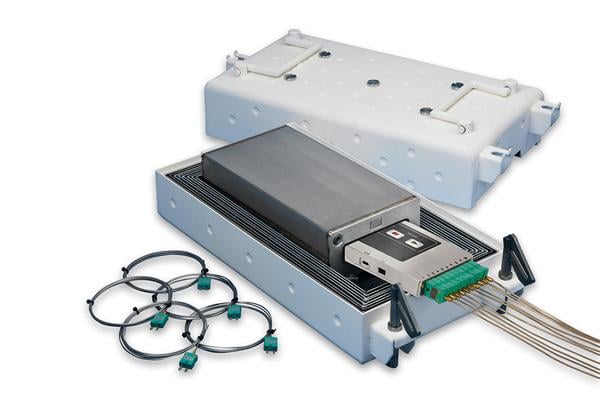

VB1150 Termal Bariyer

Model Numarası	VB1150
Boyutlar	545 × 258 × 175 mm (21.45 × 10.15 × 6.9”)
Termal dayanım süresi	Vakumda 600 °C’de (1112 °F) 3.5 saat, ardından 45 dakika zorlamalı hava soğutması*
Ağırlık	27 kg (59.5 lb)
Uygun ısı emici	TB9841A
Maksimum çalışma sıcaklığı	700°C (1292°F)

*Daha uzun süreli prosesler veya daha uzun N2 enjeksiyon süreleri içeren uygulamalar için uygunluğun doğrulanması amacıyla lütfen Datapaq temsilcinizle iletişime geçin.

Vakum ve Kontrollü Atmosfer Lehimleme (CAB) sistemleri

Vakum ve Kontrollü Atmosfer Lehimleme (CAB) sistemleri, AMS2750 ve CQI 29’a uygun sıcaklık homojenliği etütleri gerçekleştirmek ve otomatik TUS raporları oluşturmak için Furnace Insight Survey yazılımımız ile birleştirilebilir. Böylece kullanımı kolay bir sistem elde edilir.

CAB Uygulamaları için Datapaq Furnace Tracker

Kontrollü Atmosfer Lehimleme (CAB)

TB4000, genellikle ısı eşanjörü lehimleme proseslerinde kullanılan CAB fırınlarının zorlu atmosfer koşullarında sık kullanıma dayanacak şekilde özel olarak tasarlanmıştır. Opsiyonel Survey Jig çözümümüz, termal bariyeri eksiksiz bir Etüt Sistemine dönüştürür; bu sistem, fırının düzenli olarak kontrol edilmesinde ve örneğin fırın tünelinde biriken akı kalıntılarının neden olduğu performans değişimlerinin tespit edilmesinde kullanılabilir. Bu proseslerde tipik olarak 10 adede kadar termokupl kullanılır.

Vakum Lehimleme

Alüminyum ısı eşanjörlerinin lehimlenmesinde proses penceresi son derece dar olduğundan, proses optimizasyonu için sık profilleme büyük değer taşır. Bu yarı batch proses, yansıtıcı plakalı VB11 Termal Bariyerlerden kaynaklanan gaz çıkışı minimum seviyede olduğu için üretimde çok az kesintiyle ölçülebilir. Sıcaklık homojenliğini ölçmek için VB11 Termal Bariyer, 20 adede kadar termokupl girişine sahip veri kaydedicileri destekler.

Özel ve Müşteriye Özel Çözümler

Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.

Radyo Telemetri Bağlantısı

Radyo telemetri aksesuarı

Datapaq TP6 radyo telemetri sistemi, yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanarak veri kaydediciden gerçek zamanlı veri aktarımına olanak tanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesine uygulanabilir.

TB4989 CAB Surveyor Arm Assembly

Paslanmaz çelik çerçeve yapısına sahip bu aksesuar, kol boyunca eşit aralıklarla ve sabit yüksekliklerde yerleştirilmiş 3 çift termokuplu rijit şekilde tutar. Ayrıca “hava akışı” termokupl koruma kapaklarına ve termokupl kılıfına aktarılan ısıyı en aza indirmek için özel tasarımlı bir tutucuya sahiptir.

Bu aksesuar için PA0918 x 2 ve PA0919 x 4 termokupllar ile CS0900 termal damper seti gereklidir.

Boyutlar (Y x G): 103 x 602 mm (4.1 x 23.7")

Termokupl PA0918, mineral yalıtımlı, Tip K, uzunluk 385 mm (15.2"), çap 1.5 mm (0.6"), Nicrobell™ Kılıf

TB4989 CAB Surveyor Arm Assembly için – orta konum (kol başına iki adet gereklidir)

ANSI MC96.1 (özel toleranslar)
Termokupl ofset kalibrasyon sertifikası içerir
Minyatür yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır
Çalışma aralığı: 0 ila 1200°C (0 ila 2192°F)
CS0900 termal damperler gerektirir

Termokupl PA0919, mineral yalıtımlı, Tip K, uzunluk 700 mm (27.5"), çap 1.5 mm (0.6"), Nicrobell™ Kılıf

TB4989 CAB Surveyor Arm Assembly için – dış konum (kol başına dört adet gereklidir)

ANSI MC96.1 (özel toleranslar)
Termokupl ofset kalibrasyon sertifikası içerir
Minyatür yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır
Çalışma aralığı: 0 ila 1200°C (0 ila 2192°F)
CS0900 termal damperler gerektirir

Termokupl, mineral yalıtımlı, Tip K, 1.6 mm / 0.06 in çap, Nicrobell™ Kılıf

Çalışma aralığı 0 ila 1250°C (32 ila 2280°F). Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.

PA0710 1 m / 3.3 ft
PA0711 2 m / 6.6 ft
PA0715 5 m / 16.4 ft
PA0717 10 m / 32.8 ft

Termokupl, mineral yalıtımlı, Tip K, 1.0 mm / 0.04 in çap, Inconel™ Kılıf

Çalışma aralığı 0 ila 1000°C (32 ila 1832°F). Minyatür yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır.

PA0923 0.5 m / 1.6 ft
PA0920 1 m / 3.3 ft
PA0921 2 m / 6.6 ft
PA0922 3 m / 9.8 ft
