Datapaq® Furnace Tracker Sızdırmaz Su Verme Sistemi
Prosesinizin gizemini ortadan kaldırın
Proses verimliliğini ve ürün kalitesini artırmak için 20 noktaya kadar ölçüm yapın.
Tam sızdırmaz tasarımı sayesinde temiz ve kullanımı kolaydır — fiber battaniye içermez.
Kullanımı kolay yazılım, CQI-9 ve AMS2750 için homojenlik etütlerini hızlandırır.
Özellikle alüminyum çözeltiye alma ısıl işlem prosesi için tasarlanan Datapaq Furnace Tracker Sızdırmaz Su Verme Sistemi, çözeltileme, su verme ve yaşlandırma olmak üzere prosesin üç aşamasının tamamında gerçek zamanlı ve doğru sıcaklık profilleri elde etmenizi sağlar.
Fluke Process Instruments’tan Furnace Tracker Sızdırmaz Su Verme Sistemleri
Fluke Process Instruments’ın Furnace Tracker Sızdırmaz Su Verme Sistemleri; Datapaq TP6 veri kaydedici, SQ00 serisinden sızdırmaz ve su verilebilir termal bariyerler, termokupllar ve sezgisel Insight™ yazılımımızı bir araya getirerek eksiksiz bir çözüm sunar.
Bu sistem, özellikle alüminyum çözeltiye alma ısıl işlem prosesi için tasarlanmıştır. Sistem, basınç tahliye mekanizması içeren tamamen sızdırmaz bir tasarıma sahiptir; bu yapı en verimli yalıtımı sağlar ve sistemin prosesinizin her aşamasından geçmesine olanak tanır. Ayrıca titanyum gibi, 900°C’ye (1652°F) kadar olan diğer çözeltiye alma ısıl işlem proseslerinde de kullanılabilir.
Veri Kaydedici

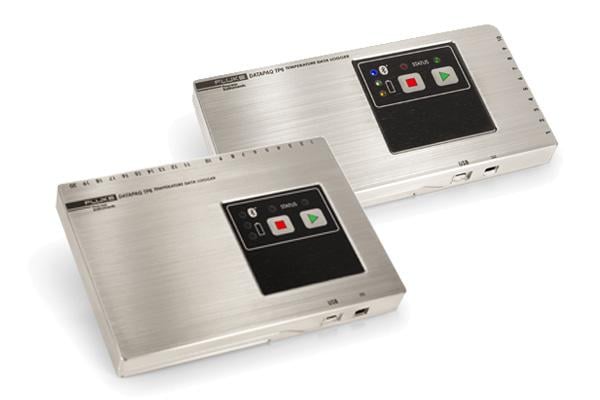

Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ Yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi veya standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 10 ve 20 kanallı konfigürasyonlar ile iki farklı kasa tipinde sunulur
- Suya dayanıklıdır (IP67 koruma sınıfı)
- USB veya Bluetooth üzerinden iletişim sağlar
- USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı sunar
- Alkalin, NiMH ve Lityum pil seçenekleri mevcuttur
- Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur
Termal Bariyerler

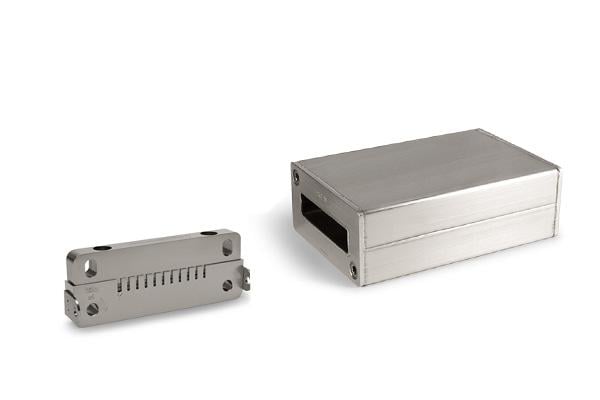

Fluke Process Instruments’ın Sızdırmaz ve Su Verilebilir Termal Bariyerleri (SQ00), tüm proses için sıcaklık profili oluşturmak amacıyla prosesin üç aşamasından — çözeltiye alma, su verme ve yaşlandırma — geçer. Sonuçlar, isteğe bağlı radyo telemetri modülü kullanılarak gerçek zamanlı olarak görüntülenebilir veya proses sonunda sezgisel Insight™ yazılımımız ile indirilip analiz edilebilir.
Bu bariyer serisi, termokupl değişimlerinin hızlı şekilde yapılmasını sağlayan, kullanımı kolay iki parçalı ön plaka tasarımına sahiptir.
Yazılım
Furnace Insight™ yazılım ürünlerinin her biri, ham verilerinizi anlamlı ve aksiyona dönüştürülebilir bilgilere çevirmek için tasarlanmıştır. Üç yazılım seçeneğinin tamamı; açık ve anlaşılır bir kullanıcı arayüzü, bağlama duyarlı yardım ekranları ve yeni kullanıcıları destekleyen sihirbazlar sunar. Dil değiştirme ve sonuçları doğrudan yazılım üzerinden e-posta ile gönderme özellikleri sayesinde, ister bilgisayar ister mobil cihaz kullanıyor olun, bilgileri tesis içinde ve dünyanın dört bir yanında kolayca paylaşabilirsiniz.
Sızdırmaz ve Su Verilebilir SQ00 Termal Bariyerlerde Kullanım İçin Datapaq TP6 Veri Kaydediciler
|
| Model Numarası | TP6126/9 & TP6126/9-TM | TP6326/9 & TP6326/9-TM |
|---|---|---|
| Boyutlar | 197 x 97 x 20 mm | 177 x 124 x 20 mm |
| Kanal Sayısı | 10 | 20 |
| Sıcaklık aralığı | -100 ila 1370°C (-148 ila 2498°F) | |
| Bağlantı | USB veya Bluetooth* | |
| Bellek kapasitesi | 4 milyon veri noktası | |
| Başlatma/durdurma tetikleyicileri | Yok (otomatik), manuel, yükselen/düşen sıcaklık ve zaman tabanlı | |
| Örnekleme aralığı | Telemetri olmadan 0.2 sn – 50 dk | |
| Doğruluk | ± 0.3 °C (0.5 °F) – Tip K | |
| Çözünürlük | ± 0.1°C (0.18 °F) | |
| Termokupl tipi | Tip K (J, N, T, R, S, B seçenekleri de mevcuttur) | |
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma | |
*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Sızdırmaz ve Su Verilebilir SQ00 Termal Bariyerler
|
| Model Numarası | SQ0010 | SQ0020 |
|---|---|---|
| Boyutlar | 602 x 490 x 200 mm (23.7 x 19.3 x 7.9”) | |
| Termal dayanım süresi | 600°C’de (1112°F) 10 saat | |
| Veri kaydedici | TP6126/TP6129 ve TM varyantları | TP6326/TP6329 ve TM varyantları |
| Termokupl sayısı | 10 | 20 |
| Maksimum çalışma sıcaklığı | 1000°C (1832°F) | |
SQ00 Termal Bariyer Ailesi

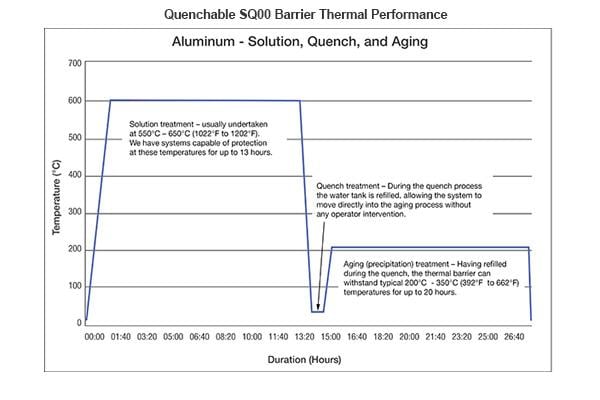

SQ00 termal bariyer ailesi, dahili su tankının etrafındaki sızdırmaz mikrogözenekli yalıtım sayesinde termal koruma sağlar. Çözeltiye alma prosesi sırasında, dahili su tankı su verme aşamasında yeniden dolar; böylece yaşlandırma prosesi için termal performans tamamen yeniden kazanılmış olur.
Sızdırmaz ve su verilebilir termal bariyerler, 1000°C’ye (1832°F) kadar olan proseslerde kullanılabilir ve sık kullanım için tasarlanmıştır. Tipik uygulamalar şunlardır:
- Büyük alüminyum slab ve biyetlerin homojenleştirme prosesinde sıcaklık profili çıkarılması
- Silindir blokları, fren kaliperleri ve alaşım jantlar gibi karmaşık alüminyum parçaların çözeltiye alma, su verme ve yaşlandırma aşamalarının ölçülmesi
- Radyasyon etütleri dâhil olmak üzere AMS2750 ve CQI-9’a uygun sıcaklık homojenliği etütlerinin gerçekleştirilmesi
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
Radyo Telemetri Bağlantısı
Radyo telemetri aksesuarı
Datapaq TP6 radyo telemetri sistemi, yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanarak veri kaydediciden gerçek zamanlı veri aktarımına olanak tanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesine uygulanabilir.
Termokupl, Mineral Yalıtımlı, Tip K, 1.6 mm / 0.06 in Çap, Nicrobell™ Kılıf
Çalışma aralığı 0 ila 1250°C (32 ila 2280°F). Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
PA0710 1 m / 3.3 ft
PA0711 2 m / 6.6 ft
PA0715 5 m / 16.4 ft
PA0717 10 m / 32.8 ft
