Datapaq® Furnace Tracker ile 1050°C’ye Kadar Metal Isıl
Prosesinizin Gizemini Ortadan Kaldırın
- Proses spesifikasyonlarının karşılandığından ve doğrulandığından emin olun
- Proses içinden sıcaklık izleme ile kaliteyi ve verimliliği optimize edin
- Proses içinden gerçek zamanlı radyo telemetrisi sayesinde verileri anında analiz edin
1050°C’ye (1922°F) kadar olan prosesler için tasarlanan bu Datapaq Furnace Tracker Sistemi, TB40 veya TB49 termal bariyer serisini içerir. Bu sayede kullanıcılar, çoğu konveyörlü ve batch tip fırının içinden güvenilir ve doğru sıcaklık profilleri elde edebilir.
Fluke Process Instruments tarafından sunulan Metal Isıl İşlem Uygulamaları için Datapaq Furnace Tracker
Fluke Process Instruments’ın metal ısıl işlem uygulamalarına yönelik Datapaq Furnace Tracker çözümü; Datapaq TP6 veri kaydedici, termal bariyer seçeneği (Datapaq TB40 veya TB49), termokupllar ve sezgisel Datapaq Insight™ Yazılımını bir araya getirerek eksiksiz bir çözüm sunar.
Datapaq TB40 Serisi termal bariyerleri içeren Furnace Tracker sistemleri, 800°C’ye (1472°F) kadar çalışan konveyörlü veya batch tipi fırınlarda kullanılmak üzere tasarlanmıştır. Daha yüksek sıcaklıklardaki prosesler için Datapaq TB49 Serisi, yüzer plaka teknolojisi ve daha gelişmiş malzemeler sunar; bu sayede 1050°C’ye (1922°F) kadar kullanım mümkündür.

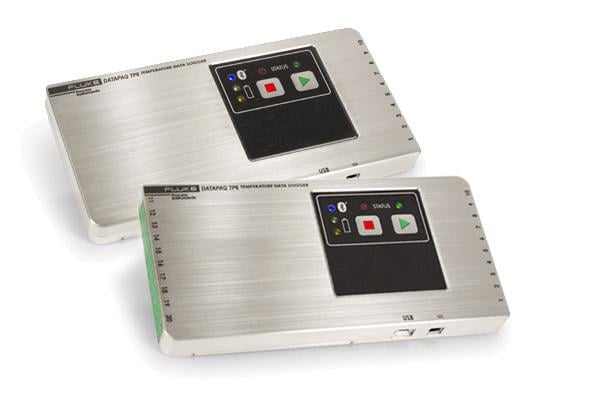

Veri Kaydedici
Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ Yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi veya standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 10 ve 20 kanallı konfigürasyonlar ile iki farklı kasa tipinde sunulur.
- Suya dayanıklıdır (IP67 koruma sınıfı).
- USB veya Bluetooth üzerinden iletişim sağlar.
- USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı sunar.
- Alkalin, NiMH ve Lityum pil seçenekleri mevcuttur.
- Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur.

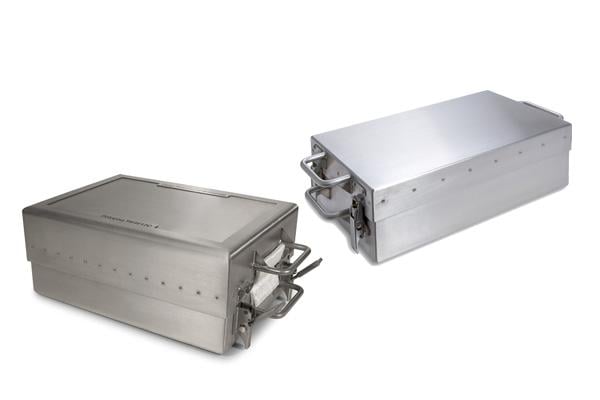

Termal Bariyerler
Datapaq TB40 Serisi termal bariyerler, veri kaydediciyi 800°C’ye (1472°F) kadar olan proseslerde güvenli çalışma sıcaklığında tutmak için iki aşamalı olarak çalışır. İlk termal koruma aşaması, dayanıklı paslanmaz çelik gövde içinde yer alan mikrogözenekli seramik yalıtım katmanıdır. İkinci aşama ise faz değişimli malzeme içeren bir ısı emicidir; bu yapı, veri kaydediciye aktarılan ısının daha da yavaşlamasını sağlar.
Datapaq TB49 Serisi, veri kaydediciniz fırından geçerken maksimum koruma sağlamak amacıyla yılların tasarım deneyimini ileri malzeme bilgisiyle birleştirir. Mikrogözenekli yalıtım ve faz değişimli ısı emici arasında kurulan dengeli yapı sayesinde, en uzun proseslerde bile veri kaydedici maksimum çalışma sıcaklığının altında tutulabilir. TB49 Serisi, alüminyum ve çelik ürünlerin ısıl profilinin çıkarılması ve ısıl işlem proseslerinin doğrulanması için idealdir. Ayrıca 1050°C’ye (1922°F) kadar Sıcaklık Homojenliği Ölçümü (TUS) uygulamalarında da yaygın olarak kullanılır.
Yazılım
Datapaq Insight™ Yazılımının her bir ürünü, ham verilerinizi anlamlı ve aksiyona dönüştürülebilir bilgilere çevirmek için tasarlanmıştır. Üç yazılım seçeneğinin tamamı; açık ve anlaşılır bir kullanıcı arayüzü, bağlama duyarlı yardım ekranları ve yeni kullanıcıları destekleyen sihirbazlar sunar. Dil değiştirme ve sonuçları doğrudan yazılım üzerinden e-posta ile gönderme özellikleri sayesinde, ister bilgisayar ister mobil cihaz kullanıyor olun, bilgileri tesis içinde ve dünyanın dört bir yanında kolayca paylaşabilirsiniz.
Datapaq TB40 ve TB49 Termal Bariyerlerle Uyumlu Datapaq TP6 Veri Kaydediciler
|
| Model Numarası | TP6116 / TP6116-TM | TP6216 / TP6216-TM |
|---|---|---|
| Kanal Sayısı | 10 | 20 |
| Sıcaklık aralığı | -100 ila 1370°C (-148 ila 2498°F) | |
| Bağlantı | USB veya Bluetooth* | |
| Bellek kapasitesi | 4 milyon veri noktası | |
| Başlatma/durdurma tetikleyicileri | Yok (otomatik), manuel, yükselen/düşen sıcaklık ve zaman tabanlı | |
| Örnekleme aralığı | Telemetri olmadan 0,2 sn – 50 dk | |
| Doğruluk | ± 0.3 °C (0.5 °F) – Tip K | |
| Çözünürlük | ± 0.1°C (0.18 °F) | |
| Termokupl tipi | Tip K (J, N, T, R, S, B seçenekleri de mevcuttur) | |
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma | |
*RF telemetri ve Bluetooth’un ülkenizdeki durumu için Fluke Process Instruments ile iletişime geçin.
Datapaq TB40 Termal Bariyer Serisi
|
| Model Numarası | TB4005 | TB4012 | TB4033 |
|---|---|---|---|
| Boyutlar | 125 x 248 x 504 mm (4.9 x 9.8 x 19.8”) | 170 x 297 x 526 mm (6.7 x 11.7 x 20.7”) | 300 x 406 x 593 mm (11.8 x 16 x 23.3”) |
| Ağırlık | 12 kg (26.3 lb) | 20 kg (44.1 lb) | 43 kg (94.8 lb) |
| Veri kaydedici | TP6116 / TP6116-TM (ayrıca DP5660 / DP5660-TM ile uyumludur) | ||
| Maksimum çalışma sıcaklığı | 800°C (1472°F) | ||
Datapaq TB49 Termal Bariyer Serisi
|
| Model Numarası | TB4915 | TB4938 | TB4933 |
|---|---|---|---|
| Boyutlar | 104 x 247 x 529 mm (4.1 x 9.7 x 20.8”) | 217 x 291 x 522 mm (8.5 x 11.5 x 20.6”) | 300 x 406 x 613 mm (11.8 x 16 x 24.1”) |
| Ağırlık | 12.6 kg (27.8 lb) | 26 kg (57.3 lb) | 44 kg (97 lb) |
| Veri kaydedici | TP6116 / TP6116-TM (ayrıca DP5660 / DP5660-TM ile uyumludur) | ||
| Maksimum çalışma sıcaklığı | 1050°C (1922°F) | ||
Termal Performans
Çoğu uygulamada, fırın içindeki çevresel koşullar ve proses parametreleri — sıcaklık, süre ve atmosfer gibi — termal bariyer seçimini belirler.
Farklı veri kaydedici konfigürasyonları ve yazılım seçenekleri mevcut olsa da, bunlar termal bariyer seçimine kıyasla daha az kritik öneme sahiptir.
Datapaq TB40 Termal Bariyerler
Datapaq TB40 Serisi termal bariyerler, maksimum 800°C (1472°F) çalışma sıcaklığı ile sınırlıdır ve seyrek kullanılan, daha az zorlu profilleme uygulamaları için tasarlanmıştır. En ekonomik çözümümüzü temsil eder. Tipik uygulamalar şunlardır:
- Örgü bantlı gerilim giderme işlemleri
Bileşenlerin ve hammaddenin farklı geometri ve kritik kesitlerinin homojen şekilde işlem gördüğünden ve kritik sıcaklık sınırlarının aşılmadığından emin olunmasını sağlar. - Batch tipi ve konveyörlü fırınların etüt edilmesi
Devreye alma sırasında veya bakım sonrası ilk çalıştırmada, fırın profilinin çıkarılması doğru termal homojenliğin doğrulanmasına, ürün kalite sorunlarının önlenmesine ve maliyetli yeniden işlem ihtiyacının azaltılmasına yardımcı olur. - Çelik ve alüminyumda çökelme sertleştirme (yaşlandırma) ve menevişleme
Proses sırasında yapılan profilleme, gerekli parametrelerin fırın boyunca karşılandığını doğrulamaya ve hem ürün yüzeyi hem de çekirdek sıcaklığı için geçen sürenin doğru şekilde değerlendirilmesine yardımcı olur.
Datapaq TB49 Termal Bariyerler
Datapaq TB49 Serisi termal bariyerler, maksimum 1050°C (1922°F) çalışma sıcaklığı ile sınırlıdır ve çoğu uygulamada düzenli profilleme için tasarlanmıştır. Bu seri, en popüler ve en çeşitli çözümümüzü temsil eder. Tipik uygulamalar şunlardır:
- Örgü bantlı tavlama ve sertleştirme işlemleri
TB40 Serisine göre daha yüksek sıcaklıkları ölçebilme özelliği sayesinde, bu bariyerler çekirdek sıcaklıklarının sağlandığını doğrulamak ve tam sertleştirme ile tavlama proseslerinin gereklilikleri karşıladığından emin olmak için kullanılabilir. - Batch tipi ve konveyörlü karbürleme proseslerinin ölçümü
Yüzey sertliği ve sementasyon derinliği, atmosferin ve bileşen yüzey sıcaklığının hassas kontrolüne bağlı olduğundan, yüzer plaka tasarımımız ve özel malzeme seçimimiz TB49 Serisini deformasyona ve korozyona karşı daha dayanıklı hale getirir. - Batch tipi ve konveyörlü fırınların etüt edilmesi
Daha yüksek sıcaklıkların bulunduğu uygulamalar için uygundur.
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
Radyo Telemetri Bağlantısı
Radyo telemetri aksesuarı
Datapaq TP6 radyo telemetri sistemi, yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanarak veri kaydediciden gerçek zamanlı veri aktarımına olanak tanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesine uygulanabilir.
Termokupl, mineral yalıtımlı, Tip K, 1.6 mm / 0.06 in çap, Nicrobell™ Kılıf
Çalışma aralığı 0 ila 1250°C (32 ila 2280°F). Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
PA0710 1 m / 3.3 ft
PA0711 2 m / 6.6 ft
PA0715 5 m / 16.4 ft
PA0717 10 m / 32.8 ft
Hızlı tepki veren açık birleşim uçlu termokupl
Tip K fiberglas örgü (yüksek sıcaklık verniği), 0.2 mm / 0.008 in. (32 AWG) tek telli kablo. Doğruluk ±0.4% veya ±1.1°C (2.0°F). ANSI MC96.1 (özel toleranslar). Maksimum aralıklı çalışma sıcaklığı 700°C (1292°F), maksimum sürekli çalışma sıcaklığı 600°C (1112°F).
PA0830 1 m / 3.3 ft
PA0831 2 m / 6.6 ft
PA0832 3 m / 9.8 ft
Termokupl, mineral yalıtımlı, Tip K, 1.0 mm / 0.04 in çap, Inconel™ Kılıf
Çalışma aralığı 0 ila 1000°C (32 ila 1832°F). Minyatür yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır.
PA0923 0.5 m / 1.6 ft
PA0920 1 m / 3.3 ft
PA0921 2 m / 6.6 ft
PA0922 3 m / 9.8 ft
Termokupl, mineral yalıtımlı, Tip K, 1.0 mm / 0.04 in çap, ‘Nextel’ Kılıf
Plazma nitrürleme uygulamaları için uygundur. İş parçasına yerleştirmek için 10 adet seramik insert içerir.
PA1563 0.5 m / 1.6 ft
PA1560 1 m / 3.3 ft
PA1561 2 m / 6.6 ft
PA1562 3 m / 9.8 ft
Fırın Etüt Uygulamaları için Termokupl: Mineral yalıtımlı, Tip N, 2.0 mm / 0.08 in çap
Maksimum çalışma sıcaklığı 1250°C (2280°F). Minyatür yüksek sıcaklık fişi ile sonlandırılmıştır. AMS 2750 Tablo 1’e uygun olacak şekilde kalibre edilmiştir.
PA1580 1 m / 3.3 ft
PA1581 2 m / 6.6 ft
PA1582 3 m / 9.8 ft
