ThermoView TV40 Termal Görüntüleme Kamerası
Görüş alanınızı genişletin ve prosesinizi daha iyi anlayın.
- Prosesinizin verimini ve üretim kapasitesini artırın
- Ürünlerin spesifikasyonlara uygun üretildiğinden emin olarak kaliteyi iyileştirin
- Tesisinizi ve ekipmanlarınızı sürekli izleyerek güvenliği sağlayın
En zorlu uygulamalar için tasarlanan TV40 termal görüntüleme kamerası, farklı performans seçenekleri ve özelleştirme imkanları sunar.
TV40 sayesinde kullanıcılar:
Kızılötesi ve görünür görüntüleri aynı anda görüntüleyebilir
Sınırsız sayıda ilgi alanı (Areas of Interest – AOI) tanımlayabilir
Verilere uzaktan erişebilir ve analiz edebilir
Proseslerini daha etkin şekilde izleyip kontrol edebilir
Bu özellikler sayesinde TV40, endüstriyel sıcaklık izleme, proses kontrolü ve güvenlik uygulamaları için güçlü bir termal görüntüleme çözümü sunar.
ThermoView TV40 Termal Görüntüleme Kamerası
ThermoView TV40, sıcaklık verilerini görselleştirmek için sürekli kızılötesi ve görünür görüntü akışı sağlayan yüksek performanslı endüstriyel sabit termal görüntüleme sistemidir.
TV40, sıcaklık kontrolü, izleme ve veri arşivleme için tamamen entegre bir çözüm sunar ve prosesinizi daha iyi anlamanızı sağlar.
Sistemin kişiselleştirilebilir entegrasyon özellikleri sayesinde:
- Sınırsız sayıda “ilgi alanı” (Areas of Interest – AOI) tanımlayabilirsiniz
- Programlanabilir alarmlar oluşturabilirsiniz
- Gelişmiş pass/fail mantığı kullanabilirsiniz
- Güvenlik ve ekipman denetimleri gerçekleştirebilirsiniz
Toplanan veriler PLC sistemine aktarılabilir veya uzaktan görüntülenebilir.
Donanım (Hardware)
Dayanıklı TV40 termal kamera, prosesinizin herhangi bir noktasında ihtiyaç duyduğunuz sıcaklık verilerini güvenilir ve yüksek kaliteli şekilde görüntülemenizi sağlar.
Başlıca donanım özellikleri:
- 320×240 ve 640×480 kızılötesi çözünürlük seçenekleri
- IP67 (NEMA 4) koruma sınıfına sahip muhafaza – en zorlu ortamlarda uzun süreli kullanım sağlar
- (hava temizleme sistemi ve diğer aksesuarlar mevcuttur)
- Eş zamanlı kızılötesi ve görünür görüntüleme, kolay hizalama ve potansiyel sorunları hızlı tespit etme imkanı
- Önceden kalibre edilmiş değiştirilebilir lensler, uzaktan motorlu odaklama özelliği ile sahada lens değişimi sırasında yeniden kalibrasyon gerektirmez
- Standart I/O modülleri, GigE Vision ve diğer iletişim protokolleri sayesinde mevcut kontrol sistemleri ile kolay entegrasyon
- Power over Ethernet (PoE) desteği sayesinde mevcut ağ anahtarınız üzerinden enerji sağlanabilir
Yazılım (Software)
Kullanımı kolay ThermoView yazılımı, gelişmiş analiz araçları ve otomatik alarm özellikleri sayesinde prosesinizin birçok bölümünü daha etkin şekilde kontrol etmenizi sağlar.
Başlıca yazılım özellikleri:
- Kullanıcı tarafından yapılandırılabilir hızlı kurulum seçenekleri sayesinde hızlı ve kolay kurulum
- Proses kontrolünü iyileştirmek için ayrık I/O ile entegre edilebilen alarm ve sinyal oluşturma
- Özelleştirilebilir İlgi Alanları (AOI) ve gelişmiş pass/fail mantığı sayesinde aynı anda ürün denetimi ve proses sıcaklığı izleme
- Sıcaklık koşullarının bağımsız, sürekli, aralıklı veya uzaktan değerlendirilmesi
- Otomatik veri kaydı ve arşivleme, performans karşılaştırmaları ve proses analizleri için veri saklama
Sistem Özellikleri
Sistem; termal kamera, yazılım ve çeşitli aksesuarları içerir ve tam bir sistem çözümü sunar.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Görüntüleme | Termal kamera + görünür ışık kamerası (320×240 veya 640×480) |
| Ölçüm Aralığı | -10 – 1200°C (14 – 2192°F) |
| Yazılım ile Ayarlanabilir Aralık | Otomatik Alt aralık 1: -20 – 80°C (-4 – 176°F) Alt aralık 2: -20 – 1200°C (-4 – 2192°F) |
| Ölçüm Doğruluğu | ±2°C veya ±%2 (okuma değeri) |
| Görüntü Çözünürlüğü | 320×240 (76.800 piksel) veya 640×480 (307.200 piksel) |
| Model Seçenekleri | 9 Hz veya 60 Hz |
| Görüş Alanı (FOV) | Yatay 34° × 25.5° |
| Spektral Aralık | 8 – 14 µm |
| Dedektör | Soğutmasız Focal Plane Array |
| Odak Aralığı | IR: 15 cm – ∞ (motorlu uzaktan odak) Görünür ışık: 60 cm – ∞ |
| Ortam Sıcaklığı Dayanımı | Yüksek sıcaklık muhafazası ile 200°C’ye kadar |
Yazılım Seçenekleri
Endüstriyel otomasyon uygulamaları için çeşitli gelişmiş yazılım paketleri mevcuttur.
Operatör Dostu Yazılım Paketleri
- ThermoView Lite
- ThermoView Software
- ThermoView EtherNet/IP
- ThermoView Modbus
- ThermoView Critical Asset
- ThermoView Backlight
Temel Yazılım Özellikleri
- Çoklu kamera iletişimi
- Termal ve görünür görüntünün eş zamanlı görüntülenmesi (IR-Fusion)
- DAQ (I/O) iletişim desteği
- Gelişmiş analiz araçları ve kullanıcı tanımlı koşul ayarları
- Sınırsız ilgi alanı (Areas of Interest) ve alarm ayarları
- Otomatik lens tanıma (sahada değiştirilebilir lensler)
- Görüntü ve grafik dışa aktarma: PNG, JPG, TXT, CSV, AVI
İletişim
| Özellik | Açıklama |
|---|---|
| Arayüz | GigE Vision, Ethernet/TCP/IP, Modbus, Profinet |
| LAN/Ethernet üzerinden entegre web sunucusuna ve ThermoView yazılımına erişim | |
| Genişletilebilir I/O | Röle çıkış modülü (2) – sistem durumu ve proses alarmı Dijital giriş modülü (16 kanal) – kullanıcı tanımlı tetikleme Dijital çıkış modülü (16 kanal) – sistem durumu ve proses alarmı Analog çıkış modülleri (4-20 mA veya 0-20 mA) Pasif izolatör |
| Güç Kaynağı | 12 – 26 V DC veya PoE (Power over Ethernet) |
| Güç Tüketimi | 8 W (tipik), 13 W (maksimum) |
Çevresel Özellikler
| Özellik | Açıklama |
|---|---|
| Çalışma Sıcaklığı | -10 – 50°C |
| Depolama Sıcaklığı | -20 – 50°C |
| Nem | %10 – %95 (yoğuşmasız) |
| Darbe Dayanımı | IEC 60068-2-27: 50g, 6 ms, 3 eksen |
| Titreşim Dayanımı | IEC 60068-2-26: 3g, 11 – 200 Hz, 3 eksen |
| Koruma Sınıfı | IP67 (NEMA 4) |
| Boyutlar | Yaklaşık 83 × 83 × 158 mm |
| Ağırlık | Yaklaşık 1.08 kg |
Standartlar ve Uygunluk
| Standart | Açıklama |
|---|---|
| EC Directive 2014/30/EU | EMC |
| EC Directive 2011/65/EU | RoHS (EU 2015/863 ile güncellenmiş) |
| EN 61326-1:2013 | Elektriksel ölçüm ve kontrol cihazları için EMC standardı |
| EN 50581:2012 | RoHS teknik dokümantasyon standardı |
| KCC | Kore elektromanyetik uyumluluk standardı – endüstriyel sınıf |
Aşağıda metnin Türkçe çevirisi bulunmaktadır:
ThermoView TV40 Sabit Termal Görüntüleme Kamerası – Uygulama Alanları
ThermoView TV40 Sabit Termal Görüntüleme Kamerası, birçok farklı endüstri ve uygulamada kullanılabilir. Özellikle aşağıdaki amaçlar için idealdir:
- Proses izleme ve kontrol
- Ürün izleme
- Kalite kontrol (pass/fail – geçti/kaldı testleri)
- Saha güvenliği
ThermoView TV40 kızılötesi kamera sistemi aşağıdaki uygulamalarda kullanılabilir (bunlarla sınırlı değildir):
Otomotiv ve Havacılık
- Arka aydınlatma (Backlight) kontrolü
- Isıtmalı araç koltuğu kontrolü
- Lazer plastik kaynak uygulamaları
- Sıcak şekillendirilmiş çelik paneller
- Galvanizleme ve tavlama (annealing)
Metal İşleme
- Döküm potası ve torpido vagonu izleme
- Yüksek fırın izleme
- Sürekli döküm
- Sıcak haddeleme tesisleri
Yapı Malzemeleri
- Çimento fırını refrakter izleme
- Alçı levha (gypsum wallboard) üretimi
- Asfalt üretimi
Enerji ve Altyapı
- Trafo merkezi izleme
- Kömür yığını izleme
Güneş Enerjisi ve Yarı İletken
- Devre kartı testleri
Diğer Uygulamalar
- Toplu et işleme
- Önceden pişirilmiş yemek üretimi
- Medikal / farmasötik üretim
- Atık yakma tesisleri
Pan & Tilt (Döndürme ve Eğme Ünitesi)
Pan & Tilt TV40 muhafaza aksesuarı, sabit termal kameranızı toz ve suya karşı korumak için tasarlanmış IP66 koruma sınıfına sahip bir muhafaza ve sistemdir.
Bu sistem sayesinde termal kamera:
- Prosesinizi sürekli izleyebilir
- Sıcak noktaları (hot spot)
- Alevlenmeleri
- Ekipman arızalarını
erken tespit edebilir.
Ayrıca sistem; mutlak sıcaklık, sıcaklık farkı veya sıcaklık değişim hızı gibi parametrelere göre gelişmiş analiz yapılmasını sağlayan yazılım özelliklerine sahiptir.
Termal ve görünür görüntülerin izlenebilmesi için uygun pencere (lens) malzemeleri de mevcuttur.

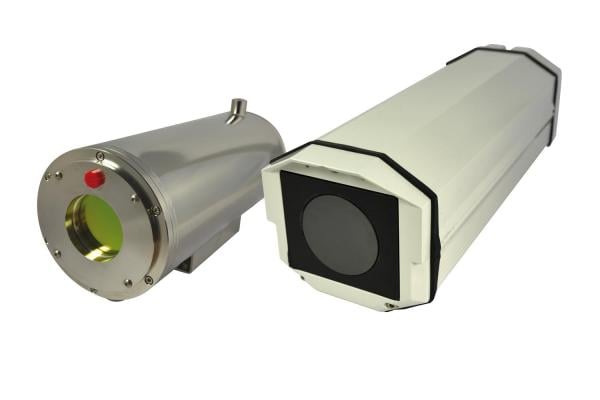

Outdoor Enclosure (Dış Ortam Muhafazası)
Outdoor Enclosure, IP66 koruma sınıfına sahip bir muhafaza olup sabit termal kameranızın zorlu hava koşullarında kesintisiz çalışmasını sağlar.
Özellikleri:
- Hava koşullarına dayanıklı tasarım
- Yüksek koruma seviyesi
- Güneşlik (sunshield)
- Soğuk ortamlar için sıcaklık kontrollü ısıtıcı
Bu sayede termal kameranızın ihtiyaç duyduğu sıcaklık ölçümlerini güvenilir şekilde yapması sağlanır.
Yüksek Sıcaklık Koruyucu Muhafaza (High-Temp Protective Enclosure)
IP67 koruma sınıfına sahip paslanmaz çelik muhafaza, ThermoView TV40 kızılötesi kamerayı su soğutma bağlantısı ile birlikte kullanıldığında 200°C (392°F) ortam sıcaklığına kadar korumak için tasarlanmıştır.
Özellikleri:
- Pencere vortex havalandırma sistemi
- İçeride pozitif basınç bariyeri oluşturma
Bu sayede toz ve diğer kirleticilerin birikmesi önlenir.
Air Purge Collar ve Water Cooling Plates
Air Purge Collar ve Water Cooling Plates, sabit termal kameranın lensini aşağıdaki etkenlerden korumak için kullanılan bağımsız aksesuarlardır:
- Toz
- Nem
- Havada bulunan partiküller
- Buharlar
Bu aksesuarlar ayrıca sistemin yüksek sıcaklık muhafazası olmadan bile 140°C (284°F) ortam sıcaklığına kadar çalışmasını sağlar.
I/O Aksesuarları
Mevcut DCS (Distributed Control System – Dağıtılmış Kontrol Sistemi) ile bağlantı kurmak için çeşitli I/O aksesuarları eklenebilir.
Bunlar arasında:
- Röle kartları
- Dijital giriş kartları
- Dijital çıkış kartları
- Analog kartlar
bulunur.
Bu seçenekler sayesinde prosesinize ek otomasyon kontrolü ekleyebilir ve sistemin belirlediğiniz parametrelere göre otomatik çalışmasını sağlayabilirsiniz.
Ek Lens Seçenekleri
- 0.75× Geniş Açı Lens (45° × 34°)
- 2× Lens (17° × 12.7°)
- 4× Lens (8.5° × 6°)
- Makro Lens
