Datapaq® Furnace Tracker Vakumlu Isıl İşlem
Prosesinizin gizemini ortadan kaldırın
Gazla su verme uygulamalarında kullanılmak üzere özel olarak tasarlanan bu termal bariyerler uzun ömürlü olacak şekilde üretilmiştir.
Vakum fırını Sıcaklık Homojenliği Etütlerinde (TUS) termokupl kurulum süresinden tasarruf sağlayın.
20 Bar’a (290 PSI) kadar basınca dayanacak şekilde tasarlanan Datapaq Vakumlu Isıl İşlem Sistemi, TB45 veya TB46 serisi termal bariyer özelliklerine sahiptir ve kullanıcılara 1200°C’ye (2192°F) kadar vakum ve karbürleme uygulamaları için TUS ve termal profil oluşturma imkânı sunar.
Fluke Process Instruments’tan Datapaq Vakumlu Isıl İşlem Sistemi
Fluke Process Instruments’ın Datapaq Vakumlu Isıl İşlem Sistemi; Datapaq TP6 veri kaydedici, termal bariyer seçeneği (TB45 veya TB46), termokupllar ve sezgisel Insight™ yazılımını bir araya getirerek eksiksiz bir çözüm sunar.
Datapaq TB45 serisi termal bariyerleri içeren Furnace Tracker Sistemleri 1050°C’ye (1922°F) kadar sıcaklıklarda çalışabilirken, TB46 serisi 1200°C’ye (2192°F) kadar sıcaklıklara dayanabilir. Her iki seri de vakum ve karbürleme uygulamalarında kullanılmak üzere tasarlanmıştır ve 20 Bar’a (290 PSI) kadar basınç altında çalışabilir.
Veri Kaydedici

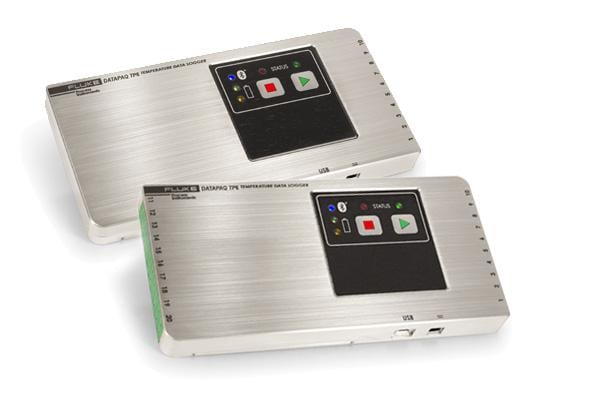

Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ veya Datapaq Insight Furnace Surveying yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi ya da standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 10 ve 20 kanallı konfigürasyonlar ve iki farklı kasa tipiyle sunulur
- Suya dayanıklıdır (IP67 koruma sınıfı)
- USB veya Bluetooth üzerinden iletişim sağlar
- USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı sunar
- Alkalin, NiMH ve Lityum pil seçenekleri mevcuttur
- Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur
Termal Bariyerler

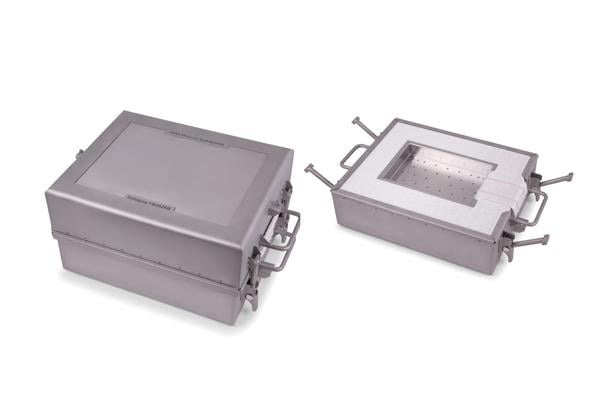

Datapaq TB45 ve TB46 Termal Bariyer serileri; kritik noktalarda ek güçlendirme, çıkarılabilir gazlı su verme saptırıcı kalkanları ve merkez üstü mandallar gibi çok sayıda tasarım özelliğini bünyesinde barındırarak mümkün olan en uzun ürün ömrünü sağlamayı hedefler. İç yapıda ise, vakumdan yüksek basınca geçiş sırasında koşullar değiştikçe hızlı basınç eşitlemesi sağlayan gaz akış menfezleri bulunur.

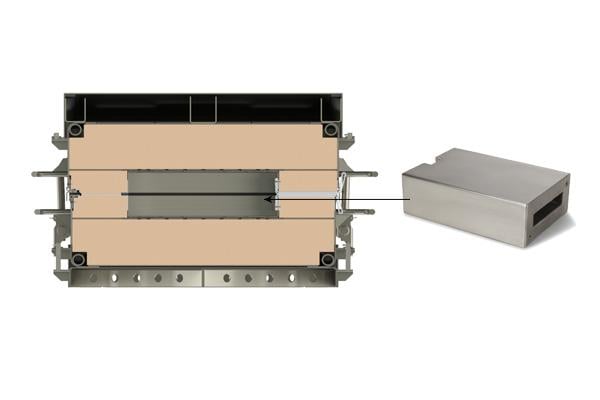

TB45 Serisi termal bariyerler 1050°C’ye (1922°F) kadar sıcaklıklarda çalışabilir. TB46 Serisi ise yüksek sıcaklık yalıtımı ve Inconel gövde yapısı sayesinde 1200°C’ye (2192°F) kadar sıcaklıklara dayanabilir.
Yazılım
Furnace Insight™ yazılım ürünlerinin her biri, ham verilerinizi anlamlı ve aksiyona dönüştürülebilir bilgilere çevirmek için tasarlanmıştır. Üç yazılım seçeneğinin tamamı; açık ve anlaşılır bir kullanıcı arayüzü, bağlama duyarlı yardım ekranları ve yeni kullanıcıları destekleyen sihirbazlar sunar. Dil değiştirme ve sonuçları doğrudan yazılım üzerinden e-posta ile gönderme özellikleri sayesinde, ister bilgisayar ister mobil cihaz kullanıyor olun, bilgileri tesis içinde ve dünyanın dört bir yanında kolayca paylaşabilirsiniz.
Datapaq TB45 ve TB46 Termal Bariyerlerle Uyumlu Datapaq TP6 Veri Kaydediciler
|
| Model Numarası | TP6116 / TP6116-TM | TP6216 / TP6216-TM |
|---|---|---|
| Boyutlar | 197 x 97 x 20 mm | |
| Kanal Sayısı | 10 | 20 |
| Sıcaklık aralığı | -100 ila 1370°C (-148 ila 2498°F) | |
| Bağlantı | USB veya Bluetooth* | |
| Bellek kapasitesi | 4 milyon veri noktası | |
| Başlatma/durdurma tetikleyicileri | Yok (otomatik), manuel, yükselen/düşen sıcaklık ve zaman tabanlı | |
| Örnekleme aralığı | Telemetri olmadan 0.2 sn – 50 dk | |
| Doğruluk | ± 0.3 °C (0.5 °F) – Tip K | |
| Çözünürlük | ± 0.1°C (0.18 °F) | |
| Termokupl tipi | Tip K (J, N, T, R, S, B seçenekleri de mevcuttur) | |
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma | |
*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Datapaq TB45 ve TB46 Termal Bariyer Serisi - Hava
| Model Numarası | TB4526 | TB4533 | TB4626 | TB4633 |
|---|---|---|---|---|
| Boyutlar | 254 x 363 x 571 mm (10 x 14.3 x 22.5”) | 304 x 410 x 613 mm (12 x 16.1 x 24.1”) | 254 x 363 x 571 mm (10 x 14.3 x 22.5”) | 304 x 410 x 613 mm (12 x 16.1 x 24.1”) |
| Ağırlık | 39 kg (86 lb) | 52 kg (114.6 lb) | 41 kg (90.4 lb) | 55 kg (121.3 lb) |
| Veri kaydedici | TP6116 / TP6116-TM | |||
| Maksimum çalışma sıcaklığı | 1050°C (1922°F) | 1050°C (1922°F) | 1200°C (2192°F) | 1200°C (2192°F) |
Datapaq TB45 ve TB46 Termal Bariyer Serisi - Vakum
|
| Model Numarası | TB4538-QD | TB4533-QD | TB4626-QD | TB4633-QD |
|---|---|---|---|---|
| Boyutlar | 303 x 303 x 571 mm (12 x 12 x 22.5”) | 394 x 420 x 613 mm (15.5 x 16.5 x 24.1”) | 344 x 363 x 571 mm (13.5 x 14.3 x 22.5”) | 394 x 420 x 613 mm (15.5 x 16.5 x 24.1”) |
| Ağırlık | 35 kg (77.2 lb) | 64 kg (141 lb) | 53 kg (117 lb) | 67 kg (147.7 lb) |
| Veri kaydedici | TP6116 / TP6116-TM | |||
| Maksimum çalışma sıcaklığı | 1050°C (1922°F) | 1050°C (1922°F) | 1200°C (2192°F) | 1200°C (2192°F) |
Çoğu uygulamada, fırın içindeki çevresel koşullar ve proses parametreleri — sıcaklık, süre ve atmosfer gibi — termal bariyer seçimini belirler.
Datapaq TB45 Termal Bariyerler
Datapaq TB45 Serisi, maksimum 1050°C (1922°F) çalışma sıcaklığı ile sınırlıdır ve hava veya vakum fırınlarında kullanım için tasarlanmıştır; ayrıca gazla su verme proseslerine dayanabilir. Tipik uygulamalar şunlardır:
- AMS2750 ve CQI-9 için vakum fırınlarının etüt edilmesi
TB45 Serisi, AMS2750 ve CQI-9 başta olmak üzere çeşitli pirometri standartlarına uyumu sağlamak için gerekli olan sıcaklık homojenliği etütleri (TUS) için son derece uygundur. Termal bariyer kullanımı kurulum süresini azaltır; çünkü termokupllar, fırın hâlâ üretimdeyken fikstüre bağlanabilir.
- Vakumda sertleştirme ve tavlama prosesleri
20 Bar’a kadar su verme basıncına dayanabilen TB45 Serisi, agresif soğutma gerektiren ürünlerin çekirdek sıcaklığını izlemek için idealdir. Örneğin, orta/yüksek karbonlu çelikler (EN24 gibi) vakum altında işlendiğinde, hızlı soğuma elde etmek için yüksek basınçlı su verme gereklidir.
Datapaq TB46 Termal Bariyerler
Datapaq TB46 Serisi, maksimum 1200°C (2192°F) çalışma sıcaklığına sahiptir ve en zorlu uygulamalarda sıcaklık profilleme için tasarlanmıştır. Bu seri, en gelişmiş ve en dayanıklı çözümümüzü temsil eder. Tipik uygulamalar şunlardır:
- AMS2750 ve CQI-9 için vakum fırınlarının etüt edilmesi (1200°C’ye kadar sıcaklıklarda)
TB46 Serisi, AMS2750 ve CQI-9 başta olmak üzere çeşitli pirometri standartlarına uyumu sağlamak için gereken TUS uygulamaları için son derece uygundur. Inconel gövde ve yüksek sıcaklığa dayanıklı mikrogözenekli yalıtım sayesinde bu bariyerler, 1200°C’ye kadar olan etütlerde ve gazla su verme proseslerinde kullanılabilir.
- Vakum lehimleme
Tepe sıcaklığının TB45 Serisinin kapasitesini aştığı durumlarda — örneğin bakır alaşımlarının vakum lehimleme çevrimlerinde sıcaklık 1120°C’ye ulaştığında — TB46 Serisi kullanılabilir.
- Özel alaşımların çözeltiye alma işlemi
Bazı alaşım bileşimleri, 1050°C’nin üzerindeki sıcaklıklarda çözeltiye alma veya homojenleştirme işlemi gerektirir. Örneğin, CoCr alaşımlarından üretilen tıbbi cihazlar tipik olarak 1200°C’de işlenir; bu da TB46 Serisini bu uygulama için ideal hale getirir.
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
Radyo Telemetri Bağlantısı
Radyo telemetri aksesuarı
Datapaq TP6 radyo telemetri sistemi, yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanarak veri kaydediciden gerçek zamanlı veri aktarımına olanak tanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesine uygulanabilir.
Termokupl, mineral yalıtımlı, Tip K, 1.6 mm / 0.06 in çap, Nicrobell™ Kılıf
Çalışma aralığı 0 ila 1250°C (32 ila 2280°F). Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
PA0710 1 m / 3.3 ft
PA0711 2 m / 6.6 ft
PA0715 5 m / 16.4 ft
PA0717 10 m / 32.8 ft
Termokupl, mineral yalıtımlı, Tip K, 1.0 mm / 0.04 in çap, Inconel™ Kılıf
Çalışma aralığı 0 ila 1000°C (32 ila 1832°F). Minyatür yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır.
PA0923 0.5 m / 1.6 ft
PA0920 1 m / 3.3 ft
PA0921 2 m / 6.6 ft
PA0922 3 m / 9.8 ft
Fırın Etüt Uygulamaları için Termokupl: Mineral yalıtımlı, Tip N, 2.0 mm / 0.08 in çap
Maksimum çalışma sıcaklığı 1250°C (2280°F). Minyatür yüksek sıcaklık fişi ile sonlandırılmıştır. AMS 2750 Tablo 1’e uygun olacak şekilde kalibre edilmiştir.
PA1580 1 m / 3.3 ft
PA1581 2 m / 6.6 ft
PA1582 3 m / 9.8 ft
Kılavuzlar:
- Datapaq TP6 Data Logger Manual
- Furnace Tracker System Manual
- TM21 Radio-telemetry System Manual
- Datapaq Data Loggers - Safety Information
Ürün Dokümanları:
- Furnace Tracker System Brochure
- Furnace Tracker TB45/TB46 Series Thermal Barriers - Datasheet
- Datapaq TP6 Data Logger Datasheet
- Datapaq TP6 Data Logger RF Telemetry Datasheet
- Furnace Tracker Insight Software Brochure
- Furnace Tracker Temperature Uniformity Survey (TUS) System Datasheet
- Furnace Tracker Insight Software Standard TUS Survey Report Sample
- Furnace Tracker for Aluminum Brazing in Vacuum Furnaces - Datasheet
- Thermocouples - Furnace Tracker/Kiln Tracker
