Raytek® Compact MI3
Akıllı, güvenli, yenilikçi ve çok yönlü bir çözüm
Farklı sıcaklık aralıkları ve ağ iletişim arayüzleri seçenekleri arasından seçim yaparak kendi özelleştirilmiş sisteminizi oluşturabilirsiniz.
Kablo kopması ve iç aşırı ısınmayı önlemeye yardımcı olan kendi kendine teşhis (self-diagnostic) özellikleri sayesinde bakım ihtiyacını azaltın.
Patlayıcı ortamlarda kullanım için intrinsically safe ATEX / IECEx sertifikası seçeneği mevcuttur.
Raytek MI3 dijital pirometresi, OEM uygulamaları ve proses kontrolü için çok sensörlü (multi-sensor) tasarıma sahiptir.
-40°C ile 1800°C (-40°F ile 3272°F) aralığında sürekli temassız sıcaklık izleme sağlar.
Çoklu sensör başlığı sistem tasarımı sayesinde ölçüm noktası başına en düşük kurulum maliyetlerinden birini sunar.
Raytek MI3 dijital kızılötesi termometresi, çok çeşitli OEM uygulamaları ve üretim prosesleri için sürekli temassız sıcaklık izleme alanında yeni nesil performans ve yenilik sunar.

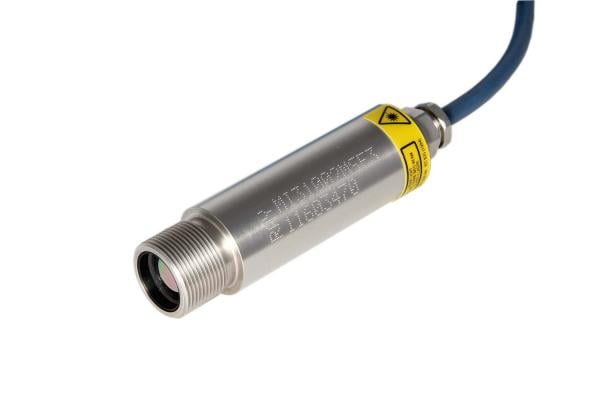

Her MI3 kızılötesi sıcaklık termometresi, minyatür sensör başlığı ve ayrı bir iletişim elektronik biriminden oluşan iki parçalı bir sistemdir. Minyatür sensör başlığı, herhangi bir sisteme kolayca entegre edilebilir ve çok daha büyük sensörlerden daha iyi performans sunar. Bu özellikleri sayesinde Raytek MI3, sınıfındaki en yüksek fiyat/performans oranına sahip IR sıcaklık sensörlerinden biridir.
Bu dijital kızılötesi termometrenin OEMMI3 versiyonu, ek bir iletişim kutusuna ihtiyaç duymadan ana makine kontrolörü ile doğrudan dijital iletişim kurulmasına olanak tanır.
Yenilikçi çoklu sensör başlığı arayüzü, her iletişim kutusunda 8 adede kadar ayrı adreslenebilir sensör başlığını destekler. Bu yapı sensör maliyetini düşürür, sensör kurulumunu ve uygulama sorun giderimini kolaylaştırır ve ölçüm noktası başına en düşük maliyet avantajını sağlar.

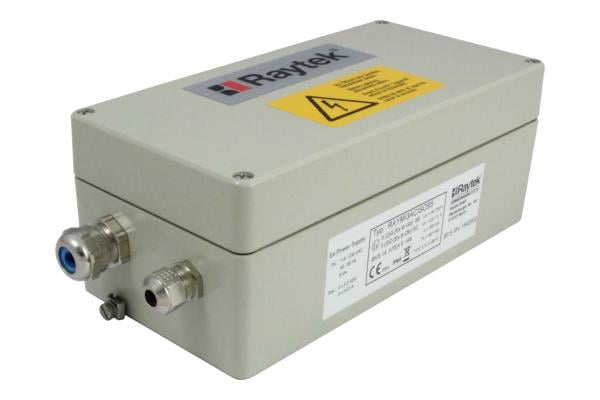

Çalışma ortamlarında patlayıcı atmosferler, yanıcı gazlar, sisler, buharlar veya yanıcı tozlardan kaynaklanabilir. Raytek MI3 ATEX/IECEx sertifikalı sensörler, bu tür patlayıcı proseslerde doğru sıcaklığı güvenli bir şekilde izlemek için kullanılabilir. Tüm standart MI3 ve MI3100 sensör başlıkları, opsiyonel ATEX/IECEx sertifikası ile sipariş edilebilir. Özel olarak tasarlanmış Ex-proof güç kaynağı, iki sensör başlığı ile birlikte kullanılabilir.
MI3 kızılötesi termometre ayrıca DIN-ray montajlı iletişim kutusu seçeneğiyle de sunulmaktadır. Bu sistem standart olarak USB dijital iletişim ile gelir ve ayrıca RS485, Profibus, Modbus, Profinet ve Ethernet seçeneklerini destekler. DIN rayına monte edilebilen iletişim kutusu 8 sensör başlığına kadar destekler ve 4 adet galvanik izolasyonlu analog çıkış sağlar.
Temel Özellikler
- -40°C ile 1800°C (-40°F ile 3272°F) sıcaklık ölçüm aralığı
- Soğutma olmadan 180°C (356°F) ortam sıcaklığına kadar çalışma
- Soğutma ve hava purj aksesuarları
- Tepki süresi:
- Standart modellerde 130 ms ve 20 ms
- MI3100 modelinde 10 ms
- Optik çözünürlük:
- Standart modellerde 22:1
- MI3100 modelinde 100:1
- 0.5 mm (0.02 in) ölçüm noktası boyutuna kadar yakın odaklı özel lens
- Endüstriyel dayanıklı kablo: silikon ve halojen içermez, yağlara, bazlara ve asitlere dayanıklıdır
- Kablo bükülmesi veya hareketinden etkilenmez, hareketli sistemlerde güvenilir ölçüm sağlar
(robot kolları, lineer sürücüler, zincirli mekanizmalar vb.) - Self-diagnostic özellikleri: sensör kablosu kopması, sensör başlığı iç sıcaklığı
- Sensör başlıkları için Plug & Play değiştirilebilirlik (başlık parametresi gerekmez – Raytek patenti)
- Dijital sensör başlığı–iletişim kutusu bağlantısı sayesinde yüksek EMI bağışıklığı

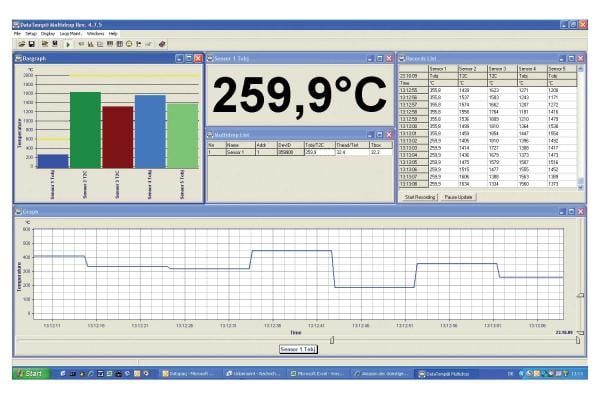

- DataTemp Multidrop yazılımı ile uyumludur
- Sensör durum / kendi kendine teşhis LED göstergesi
Genel Teknik Özellikler
| Model Numarası | MI3-LT (Düşük Sıcaklık) | MI3-G5 (Cam) | MI3-2M | MI3-1M |
|---|---|---|---|---|
| Sıcaklık Aralığı | LTS02, LTS10, LTH10 | 250 – 1650°C | 250 – 1400°C | 500 – 1800°C |
| Spektral Tepki | 8 – 14 µm | 5 µm | 1.6 µm | 1.0 µm |
| Sistem Doğruluğu | ±1% okuma değeri veya ±1°C (2°F)* @23°C ±5°C (73°F ±9°F) | ±(okuma değerinin %0.5’i + 2°C) | ||
| Tekrarlanabilirlik | ± ölçülen değerin %0.5’i veya ±0.5°C (1°F)* | ±(okuma değerinin %0.25’i + 1°C) | ||
| Optik Çözünürlük (D:S) | LTS - 2:1, 10:1, 22:1 | 10:1 | 100:1 | 100:1 |
| Tepki Süresi | LTS, LTH - 130 ms | 130 ms | 10 ms | |
| Sıcaklık Katsayısı | ±0.05 K / K veya ±0.05% / K okuma değeri* | ±0.01% / K okuma değeri | ||
| Emisivite | Tüm modeller için 0.100 – 1.100 | |||
| Sinyal İşleme | Peak hold, valley hold, 998 saniyeye kadar ayarlanabilir ortalama filtresi | |||
*hangisi daha büyükse
Elektriksel Özellikler - MI3 Kutusu
| Çıkışlar | 4–20 mA, 0–20 mA, 0–5 V veya 0–10 V; J, K, R veya S termokupl; 0–5 V sensör ortam sıcaklığı sinyali |
| Termokupl | J: -40 – 600°C (-40 – 1112°F) K: -40 – 800°C (-40 – 1472°F) R/S: 250 – 1800°C (482 – 3272°F) |
| İletişim | USB 2.0 RS485 Profibus DP-V0 Profinet IO Ethernet TCP/IP, http ve 64 MB veri kaydedici Modbus RTU |
| Güç Kaynağı | 8 – 32 VDC, 5 W |
| Çevresel Koruma | IP65 (NEMA 4) |
Çevresel Özellikler
| Ortam Sıcaklığı | LT, G5: -10 – 120°C (14 – 248°F) LTH: -10 – 180°C (14 – 356°F) 1M, 2M: 0 – 120°C (32 – 248°F) Lazer 1M, 2M: 65°C (149°F) sıcaklıkta otomatik kapanma |
| Depolama Sıcaklığı | LTH: -20 – 180°C (-4 – 356°F) diğer tüm modeller: -20 – 120°C (-4 – 248°F) |
| Çevresel Koruma | IP65 (NEMA-4) / IEC 60529 |
| EMC | EN 61326-1:2006 |
Standartlar ve Uygunluk
| EC Directive 2014/30/EU | EMC |
| EC Directive 2011/35/EU | Düşük Voltaj – cihaz için geçerli: Ex Power Supply xxxMI3ACIS |
| EC Directive 2011/65/EU | RoHS Uyumluluğu (EU 2015/863 ile güncellenmiştir) |
| EC Directive 2014/34/EU | ATEX – cihazlar için geçerli: xxxMI3xxxISx, xxxMI330xxxISx, xxxMI3100xxxISx, xxxMI3xxLTHISx, xxxMI3ACIS |
| EC Directive Nr. 1907/2006 | REACH (EU 2020/2096 ile güncellenmiştir) |
| EN 61326-1:2013 | Elektriksel ölçüm, kontrol ve laboratuvar cihazları – Elektromanyetik bağışıklık |
| EN 61558-1:2006 | Güç transformatörleri, güç kaynakları ve benzeri ürünler için güvenlik gereklilikleri |
| EN 61558-2-6:2010 | 1.1 kV’a kadar kullanım için güç transformatörleri ve güç kaynakları güvenlik gereklilikleri |
| EN 50581:2012 | RoHS kapsamında elektrikli ürünlerin teknik dokümantasyonu |
| EN 60079-0:2019 | Patlama riski – Bölüm 0: genel gereklilikler (ATEX) |
| EN 60079-11:2012 | Patlama riski – Bölüm 11: intrinsik güvenlik ile cihaz koruması |
| UKCA | UK Conformity standartlarına uygundur (intrinsically-safe modeller hariç) |
| KCC | Kore için elektromanyetik uyumluluk gerekliliklerini karşılar (Endüstriyel Class A ekipman) |
Compact MI3 pirometreleri, birçok farklı endüstride kullanılabilir ve aşağıda listelenen uygulamalar da dahil olmak üzere çeşitli OEM ve son kullanıcı üretim uygulamaları için idealdir. Bunun dışında daha birçok alanda da kullanılabilir.
Uygulama Alanları:
- Kağıt işleme ve dönüştürme işlemleri, örneğin karton üretimi
- Yarı iletken üretimi, örneğin polisilikon büyütme, kristal büyütme ve wafer (yonga) parlatma
- Metal işleme
- Plastik işleme
- Cam işleme

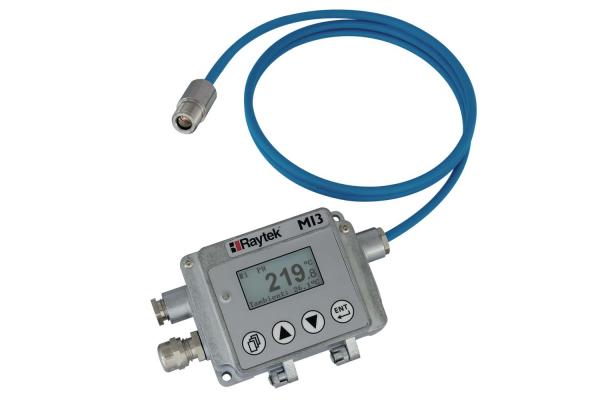

Her MI3 sensör sistemi, (1) MI3 sensör başlığı ve (1) MI3COMM veya MI3MCOMM iletişim modülünden oluşur.
Sensör başlığı bir adet montaj somunu ve 1 m (3.3 ft) kablo ile birlikte gelir.
Maksimum 30 m (100 ft) uzunluğa kadar daha uzun kablolar mevcuttur ve sipariş sırasında belirtilmelidir.
MI3 sensör başlığı ve MI3COMM iletişim kutusu ayrı ürünler olarak sipariş edilir.
Aşağıda ek aksesuarlar listelenmiştir.
MI3 Sensör Başlıkları için Aksesuarlar
- Ayarlanabilir montaj braketi
(LT, G5: XXXMIACAB / 1M, 2M: XXXMI3100ADJB) - Sabit montaj braketi
(LT, G5: XXXMIACFB / 1M, 2M: XXXMI3100FB) - Sabit braket için izolasyon kiti
(1M, 2M: XXXMI3100ISOKIT) - Hava purj sistemi
(LT, G5: XXXMIACAJ / 1M, 2M: XXXMI3100AP) - Hava soğutma ceketi
(XXXMIACCJ: 0.8 m / 2.6 ft, - XXXMIACCJ1: 2.8 m / 9.2 ft)
- 200°C / 392°F ortam sıcaklığına kadar kullanım için
(yalnızca LT ve G5 modelleri) - Yakın odaklı lens
(LT, G5: XXXMI3ACCFL) - Koruyucu pencere (lens koruması)
(LT, G5: XXXMIACPW / 1M, 2M: XXXMI3100PW)
Opsiyonel özellikler:
- Daha uzun sensör kablosu seçenekleri:
3 m, 8 m, 15 m, 30 m (9.8, 26, 49, 98 ft) - Su soğutmalı muhafaza
(1M ve 2M sensör başlıkları için) - İletişim kutusu gerektirmeyen ağ bağlantılı OEM sensör başlığı
MI3 İletişim Kutusu için Aksesuarlar

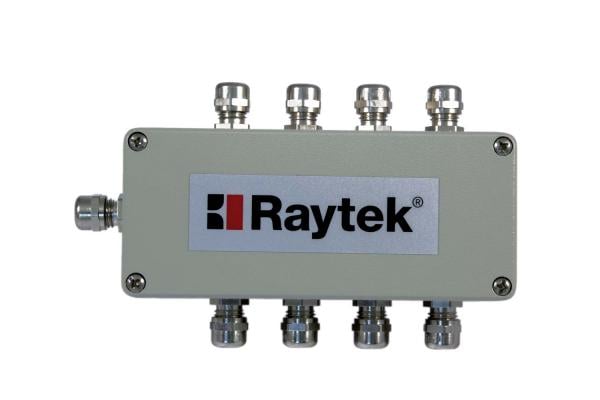

- Ağ üzerinde 8 sensör başlığına kadar destekleyen çok kanallı kutu
(XXXMICONNBOX) - RS485 arayüzlü kutular için USB / RS485 adaptörü
(XXXUSB485)
Opsiyonel fieldbus iletişim seçenekleri:
- RS485
- Profibus
- Profinet
- Ethernet
- Modbus
Opsiyonel analog çıkış seçenekleri:
- İletişim kutusu için 4 analog çıkış kanalı
- DIN 6TE formatında
- mA veya V çıkış seçenekleri
- Tüm kanallar elektriksel olarak izole edilmiştir
Not:
Tüm opsiyonlar sipariş sırasında belirtilmelidir.
