Datapaq EasyTrack3 Termal Profilleme Sistemi
Kolay, verimli, ekonomik
- Kürleme prosesiniz boyunca hava ve ürün sıcaklıklarını kolayca ölçün
- Kaplama fırınınızın performansını optimize edin ve enerji maliyetlerinden tasarruf edin
- Kaplama prosesinizdeki olası sorunları belirleyin ve bunları hızlı ve verimli şekilde düzeltin
EasyTrack3 sistemini fırınınızdan geçirerek ürün ve fırın sıcaklığını ölçün; böylece doğru sıcaklıkta gerekli sürenin sağlandığını garanti altına alın.
EasyTrack3 Termal Profilleme Sistemi, toz boya fırınları ve ürünlerinin sıcaklık profillemesi için tasarlanmıştır ve kolay, dayanıklı ve güçlü bir fırın profilleme çözümü sunar.

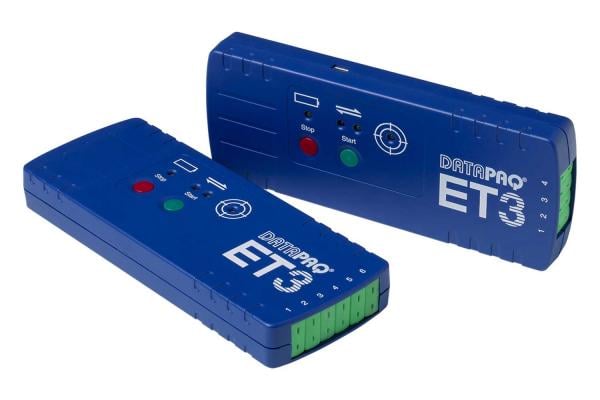

Datapaq ET3 Veri Kaydedici
ET3 veri kaydedici, doğru sıcaklık profillemesini garanti eder ve kolay iki düğmeli kullanım ile tasarlanmıştır. Plastik, serin dokunuşlu muhafazası sayesinde en zorlu çalışmalardan sonra bile güvenli ve rahat kullanım sağlar. Dahili kalibrasyon sertifikası ile sunulan ET3 sıcaklık veri kaydedici, tam izlenebilirlik sağlar.
ET3 veri kaydedicinin özellikleri şunlardır:
- Sıcaklık ölçüm aralığı: -150 ila 500°C (-238 ila 932°F)
- 4 veya 6 kanal seçeneği
- Yazılım tarafından otomatik algılama ile basit “tak ve çalıştır” kullanımı
- SmartPaq özelliği ile fırın çıkışında doğrudan veri kaydedici üzerinden basit “geçti” veya “kaldı” göstergesi
- 0.5 saniyeye kadar düşük örnekleme hızı
- Bellek kapasitesi: çalıştırma başına kanal başına 18.000 ölçüm
- Veri kaydedicide ayrı ayrı saklanan 3 çalıştırmaya kadar çoklu çalışma kapasitesi
- Dahili kalibrasyon verileri

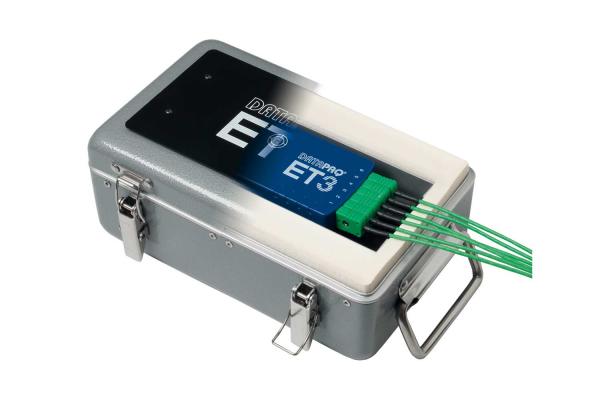

Termal Bariyerler
EasyTrack3 profilleme sistemi, güçlü termal koruma ve çalışmadan çalışmaya sürekli performans sağlayan çeşitli termal bariyer seçenekleri ile sunulur.
- TB0253 termal bariyeri, 200°C’de (392°F) 2 saat koruma sağlar; yalnızca 3 kg (6.5 lb) ağırlığında ve 110 mm (4.3 in) yüksekliğinde olduğundan taşınması kolaydır.
- TB0263 termal bariyeri, arka arkaya birden fazla çalıştırmanın gerekli olduğu daha zorlu toz boya prosesleri için tasarlanmıştır ve 200°C’de (392°F) 3 saat koruma sağlar.
- EasyTrack3 sistemi, yüksek sıcaklık kürleme prosesleri (PTFE, Dacromet vb.) veya alanın sınırlı olduğu uygulamalar için diğer termal bariyer seçenekleriyle de sunulabilir.

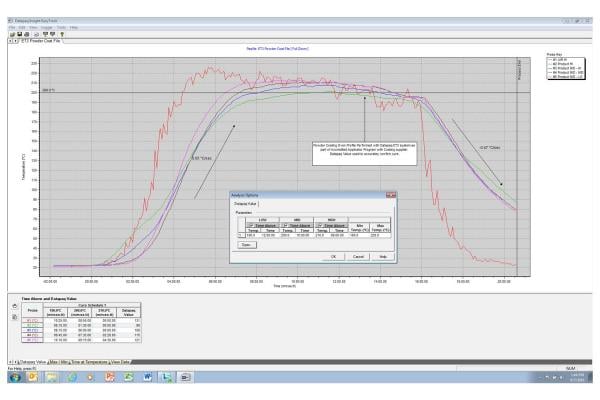

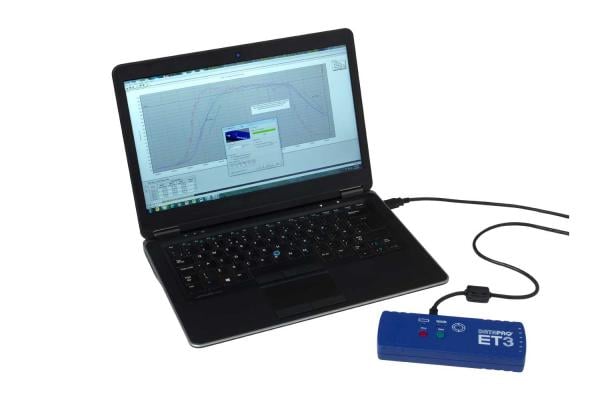

EasyTrack Insight™ Yazılımı
EasyTrack3 sıcaklık profilleme sistemi, iki farklı yazılım seçeneği ile sunulur: standart EasyTrack Insight veya EasyTrack Insight Professional.
Her iki yazılım sürümü de:
- Kürleme sıcaklıklarının boya üreticilerinin spesifikasyonlarını karşıladığını doğrular
- Probdan prova karşılaştırmalar yapar
- Datapaq değerlerinin kabul edilebilir tolerans aralığında olduğunu belirler
- Proses parametrelerindeki değişiklikleri değerlendirir
Fare ile tek bir tıklama sayesinde, gerekli tüm yasal gereklilikleri karşılayacak bir profil raporu yazdırabilirsiniz.
Buna ek olarak, Professional yazılım paketi, ET3 veri kaydedicinin çoklu çalışma ve SmartPaq kullanımı gibi gelişmiş özelliklerini etkinleştirir. Ayrıca daha gelişmiş bir analiz ve raporlama platformu sunar.
İstersen bunu da HTML kod formatında düzenleyebilirim.
ET3 Veri Kaydedici Teknik Özellikleri
| Model | ET4043 | ET6063 |
|---|---|---|
| Kasa | Yüksek sıcaklığa dayanıklı kalıplanmış polikarbonat | |
| Kanal Sayısı | 4 | 6 |
| Ağırlık | 196 g (0.43 lb) | 200 g (0.44 lb) |
| Boyutlar | 170 × 67 × 20.5 mm (6.7 × 2.6 × 0.8 in) | |
| Ölçüm Sıcaklık Aralığı | -150 ila 500 °C (-238 ila 932 °F) | |
| Çalışma Sıcaklık Aralığı | 0 ila 85 °C (32 ila 185 °F) – otomatik kapanma ile | |
| Bellek Kapasitesi | Kanal başına çalışma başına 18.000 ölçüm | |
| Örnekleme Aralığı | 0.5 sn – 60 dk | |
| Doğruluk | ± 0.5 °C (0.9 °F) | |
| Çözünürlük | ± 0.1°C (0.18 °F) | |
| Termokupl Tipi | Tip K (mini fiş) | |
| Çoklu Çalıştırma Kapasitesi | Veri kaydedicide ayrı saklanan maksimum 3 çalışma | |
| Başlatma Tetikleme | Otomatik başlatma / başlatma düğmesi / sıcaklık tetikleme | |
| Pil Tipi | Değiştirilebilir 9V alkalin | |
| Pil Ömrü | 50 × 1 saatlik fırın çalışması – 5 sn, 6 kanal, 70 °C (158 °F) | |
| Ek Özellikler | SmartPaq fonksiyonu*, akıllı güç yönetimi, Insight yazılımı ile otomatik algılama, CJC (Soğuk Uç Kompanzasyonu), sıcak veri koruması, uçucu olmayan bellek, gerçek zamanlı veri, dahili kalibrasyon | |
* Insight Professional yazılım gerektirir
Standart EasyTrack3 Termal Bariyerler
| Model Numarası | TB0253 | TB0263 |
|---|---|---|
| Yapı | Alüminyum | |
| Boyutlar | 265 × 185 × 110 mm | 297 × 187 × 125 mm |
| Ağırlık (bariyer + ısı emici) | 3 kg (6.5 lb) | 3.7 kg (8.2 lb) |
| Termal Dayanım Süresi* @100°C (212°F) @150°C (300°F) @200°C (400°F) @250°C (480°F) @300°C (570°F) @400°C (750°F) | (dk) | (dk) |
| Isı Emici | TB9550 – Faz değişim sıcaklığı 58°C (135°F) | |
Düşük Yükseklikli ve Yüksek Sıcaklık EasyTrack3 Termal Bariyerler
| Model Numarası | TB2037 | TB5000-HT |
|---|---|---|
| Yapı | Paslanmaz çelik | |
| Boyutlar | 229 × 90 × 31 mm | 292 × 190 × 130 mm |
| Ağırlık (bariyer + ısı emici) | 0.55 kg (1.2 lb) | 6.2 kg (13.7 lb) |
| Termal Dayanım Süresi* @100°C (212°F) @150°C (300°F) @200°C (400°F) @250°C (480°F) @300°C (570°F) @400°C (750°F) | (dk) | (dk) |
| Isı Emici | Yok | TB1001 ×2 |
*Değerler sabit ortam sıcaklığı varsayımıyla verilmiştir
EasyTrack3 termal profilleme sistemi; endüstriyel kaplama proses kontrolü, ürün izleme ve kalite geçti/kaldı kontrolleri için ideal bir çözümdür.
EasyTrack3 sisteminin, kullanılan termal bariyerlere bağlı olarak kullanılabileceği uygulamalardan bazıları aşağıda verilmiştir; ancak bunlarla sınırlı değildir. Uygulamanızı görüşmek üzere bir uzmanla konuşmak isterseniz buraya tıklayın.
- OEM için boya, toz boya ve özel kaplama
- Boya ve toz boya tedarikçileri
- Metal kaplama
- PTFE ve Dacromet kaplama

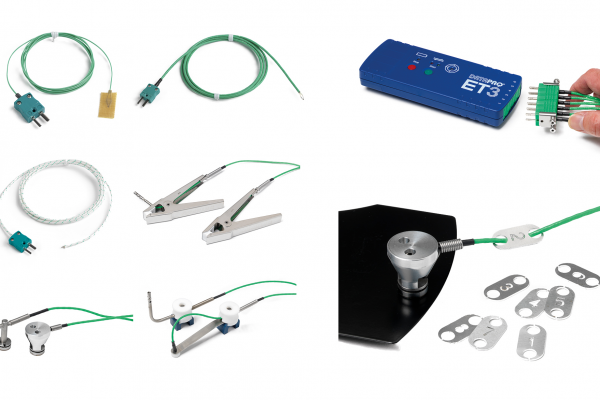

EasyTrack3 Sistemi ile Kullanılan Termokupllar
Tüm Datapaq probları en yüksek standartlara (ANSI MC 96.1 Özel Hata Limitleri) uygundur. Prob kabloları, 35 yıllık deneyimle geliştirilmiş olup dayanıklı ve esnek yapıdadır. Dörtlü sarımlı, 10 telli 36 AWG (0.125 mm), PTFE ve metal örgü kaplamalı kablolar, önceki tasarımlara göre çok daha uzun ömürlüdür ve 265°C’ye (509°F) kadar dayanır.
Açık Birleşim Noktalı Termokupl
- PTFE yalıtımlı, 265°C’ye (509°F) kadar kullanım
- Bantlama, nokta kaynak veya lehim ile doğrudan yüzeye uygulanabilir
- Yüzey ve ortam sıcaklığı ölçümü için uygundur
Modeller:
- PA0063 – 1.5 m (5 ft)
- PA0065 – 2.0 m (6 ft)
- PA0064 – 3.0 m (10 ft)
- PA0071 – 8.0 m (26 ft)
Cam elyaf kablo (maks. 500°C / 930°F):
- PA0180 – 3.0 m
- PA0182 – 1.5 m
- PA0181 – 2.0 m
Yapışkan Pedli Termokupl
- PTFE yalıtımlı
- Hafif metal veya plastik yüzeylere yapışkan ped veya yüksek sıcaklık bandı ile sabitlenir
- Hızlı tepki gerektiren uygulamalar için idealdir
Modeller:
- PA0060 – 1.5 m
- PA0062 – 3.0 m
Micro Mag Hava Termokuplu
- PTFE yalıtımlı
- 17 mm çapında güçlü mıknatıs ile ferromanyetik yüzeylere bağlanır
- Dar alanlarda hava sıcaklığı ölçümü için idealdir
Modeller:
- PA0995 – 1.5 m
- PA0996 – 3.0 m
- PA0999 – 6.0 m
Micro Mag Yüzey Termokuplu
- Güçlü mıknatıs ile metal yüzeylere sabitlenir
- Dar alanlarda yüzey sıcaklığı ölçümü için idealdir
Modeller:
- PA0973 – 1.5 m
- PA0974 – 3.0 m
- PA0975 – 6.0 m
Manyetik Yüzey Termokuplu
- PTFE yalıtımlı kablo
- Düz metal yüzeylerde yüzey sıcaklığı ölçümü
Modeller:
- PA0053 – 1.5 m
- PA0054 – 3.0 m
- PA0050 – 6.0 m
Manyetik Hava Termokuplu
- Ortam/hava sıcaklığı ölçümü
Modeller:
- PA0055 – 1.5 m
- PA0056 – 3.0 m
- PA0059 – 6.0 m
Rondelalı (Washer) Termokupl
- Büyük ve ağır metal yüzeylere vidalanarak sabitlenir
Modeller:
- PA0081 – 1.5 m
- PA0082 – 3.0 m
Kelepçeli Yüzey Termokuplu
- Yüzey sıcaklığı ölçümü için
Modeller:
- PA0011 – 1.5 m
- PA0012 – 3.0 m
- PA0016 – 6.0 m
- PA1710 – 1.5 m (cam elyaf yalıtımlı, paslanmaz çelik örgü kaplama)
Kelepçeli Hava Termokuplu
- Ortam/hava sıcaklığı ölçümü
Modeller:
- PA0021 – 1.5 m
- PA0022 – 3.0 m
- PA0025 – 6.0 m
- PA1720 – 1.5 m (cam elyaf yalıtımlı, paslanmaz çelik örgü kaplama)
AluClamp Yüzey Termokuplu
- Panel kenarına bağlanarak yüzey sıcaklığı ölçümü sağlar
- Kol uzunluğu: 300 mm (12 inç)
Modeller:
- PA1351 – 1.5 m
- PA1352 – 3.0 m
IRMag Yüzey Termokuplu
- IR kürleme fırınlarında kullanım için tasarlanmıştır
- Kolay montaj ve hızlı tepki süresi
- 400°C’ye (750°F) kadar dayanıklı kablo
Modeller:
- PA1361 – 1.5 m
- PA1362 – 3.0 m
Alüminyum Otomotiv Termokuplları
- PTFE yalıtımlı
- Alüminyum araç gövdesi yüzey sıcaklığı ölçümü için özel tasarım
- Yaylı sistem ile iç yüzeye sabitlenir ve dış yüzeye sensör yerleştirilir
Modeller:
- PA0030 – Yaylı montaj sistemi
- PA0032 – 1.5 m kol montajı
- PA0033 – 3.0 m kol montajı
