Datapaq® Furnace Tracker Cam Temperleme ve Bükme Sistemleri
Prosesinizin gizemini ortadan kaldırın
Tam tabloyu görmek için fırın ve hava ile su verme aşaması boyunca gerçek cam sıcaklıklarını ölçün.
Farklı cam türleri ve kalınlıkları için ayarları hızlıca doğrulayın.
Çevrim sürelerini optimize ederek enerji maliyetlerini azaltın.
Özellikle cam temperleme uygulamaları için tasarlanan bu Datapaq Furnace Tracker Sistemi, sert ve yumuşak kaplamalı low-e camlar dâhil olmak üzere tüm cam türleri için gerçek zamanlı ve doğru sıcaklık profilleri elde etmenizi sağlar.
Fluke Process Instruments’tan Cam Temperleme ve Bükme için Datapaq Furnace Tracker Sistemleri
Fluke Process Instruments’ın cam temperleme ve bükme uygulamalarına yönelik Datapaq Furnace Tracker Sistemleri; Datapaq DP5 veri kaydedici, TB75/TB77 serisinden alçak profilli termal bariyerler, termokupllar ve sezgisel Insight™ Yazılımını bir araya getirerek eksiksiz bir çözüm sunar.
Bu çözüm, özellikle fırın giriş yüksekliğinin genellikle çok sınırlı olduğu cam temperleme prosesi için optimize edilmiştir. Sistemin benzersiz termal bariyer tasarımı, fırın merdaneleri ile metal temasını önlemek için dış yüzeyde seramik kaplama içerir. Bu çözüm 29 ila 60 mm (1.14 ila 2.36 in.) yükseklik aralığında sunulur ve 1000°C’ye (1832°F) kadar sıcaklıklarda kullanılabilir.

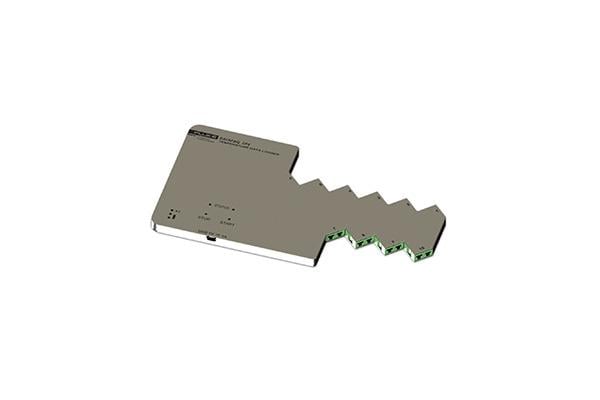

Veri Kaydedici
Datapaq DP5, 11.7 mm’ye (0.46 in.) kadar düşük ve 57 mm’ye (2.24 in.) kadar dar olabilen boyutları sayesinde cam temperleme gibi alçak profilli uygulamalar için ideal çözümdür. Datapaq Insight™ Yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi veya standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 6 veya 12 kanallı konfigürasyon seçenekleri mevcuttur
- 0.05 saniyeye kadar hızlı örnekleme hızı sunar
- Ultra hızlı USB üzerinden iletişim sağlar
- Kullanıcı tarafından değiştirilebilen NiMH pil paketi içerir
- Datapaq Insight™ Yazılımı ile uyumludur

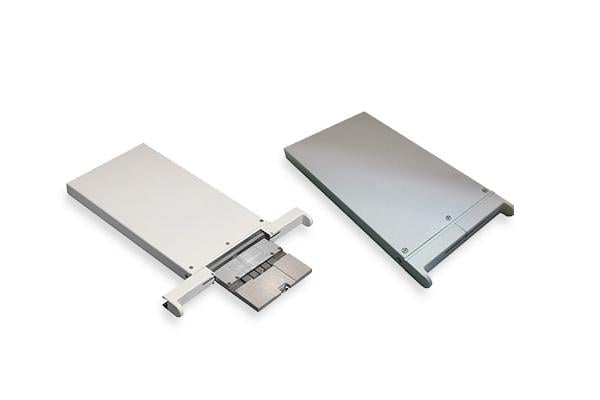

Termal Bariyerler
Alçak Profilli Termal Bariyer Serisi; kızılötesi ısıyı yansıtan ve fırın merdanelerine hiçbir metalin temas etmemesini sağlayan seramik kaplama dâhil olmak üzere çok sayıda tasarım özelliğini bünyesinde barındırır. Ayrıca deformasyonu en aza indirmek için lazer kaynaklı dış gövdeye ve veri kaydedicinin kolay ve güvenli şekilde çıkarılmasını sağlayan birleşik ısı emici ve veri kaydedici tepsisine sahiptir.
TB7528 ve TB7729 seçenekleri, 700°C’ye (1292°F) kadar olan konveyörlü ve osilasyonlu fırınlarda 8 dakika süreyle kullanım için tasarlanmıştır. TB740 ise 850°C’ye (1562°F) kadar yüksek sıcaklıklı konveyörlü fırınlarda 15 dakika kullanım için idealdir.

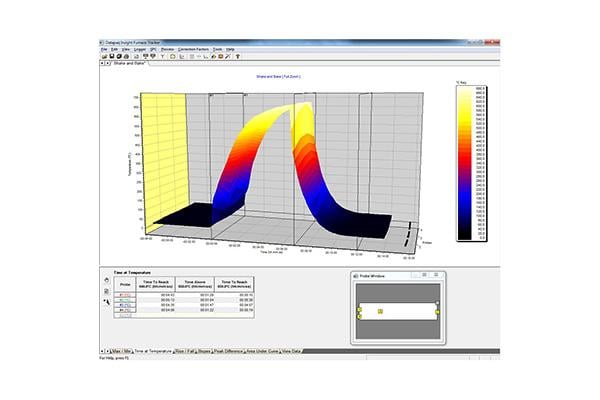

Yazılım
Datapaq Insight™ Yazılım ürünlerinin her biri, ham verilerinizi anlamlı ve aksiyona dönüştürülebilir bilgilere çevirmek için tasarlanmıştır. Üç yazılım seçeneğinin tamamı; açık ve anlaşılır bir kullanıcı arayüzü, bağlama duyarlı yardım ekranları ve yeni kullanıcıları destekleyen sihirbazlar sunar. Dil değiştirme ve sonuçları doğrudan yazılım üzerinden e-posta ile gönderme özellikleri sayesinde, ister bilgisayar ister mobil cihaz kullanıyor olun, bilgileri tesis içinde ve dünyanın dört bir yanında kolayca paylaşabilirsiniz.
Alçak Profilli Termal Bariyerlerle Uyumlu Datapaq DP5 Veri Kaydediciler
| Model Numarası | DP5640 | DP5600 | DP5642 |
|---|---|---|---|
| Kanal Sayısı | 4 | 6 | 10 |
| Sıcaklık aralığı | -150 ila 1370°C (-238 ila 2498°F) | ||
| Bağlantı | USB veya Bluetooth* | ||
| Bellek kapasitesi | 50.000 veri noktası | ||
| Başlatma/durdurma tetikleyicileri | Manuel, yükselen/düşen sıcaklık | ||
| Örnekleme aralığı | 0.05 sn – 10 dk | ||
| Doğruluk | ± 0.5 °C (0.9 °F) | ||
| Çözünürlük | ± 0.1°C (0.18 °F) | ||
| Termokupl tipi | Tip K | ||
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma | ||
| Pil | Yüksek sıcaklığa dayanıklı, şarj edilebilir NiMH | ||
*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Alçak Profilli Termal Bariyerler
|
| Model Numarası | TB7528 | TB7729 | TB7540 | TB7360 |
|---|---|---|---|---|
| Boyutlar | 29 x 218 x 429 mm | 29 x 256 x 461 mm | 40 x 253 x 316 mm | 60 x 194 x 355 mm |
| Termal dayanım süresi | 700ºC’de (1292ºF) 8 dakika | 850ºC’de (1562ºF) 15 dakika | 850ºC’de (1562ºF) 22 dakika | |
| Ağırlık | 6 kg (13.2 lb) | 10 kg (22 lb) | 10 kg (22 lb) | 11 kg (24.2 lb) |
| Veri kaydedici | DP5640 | DP5642 | DP5600 | |
| Maksimum çalışma sıcaklığı | 700°C (1292°F) | 850°C (1562°F) | ||
Alçak Profilli Termal Bariyer Serisi
Alçak Profilli Termal Bariyer Serisi, cam temperleme gibi kısa süreli ve yüksek sıcaklıklı proseslerde kullanım için optimize edilmiştir. Tipik uygulamalar şunlardır:
Cam Bükme Uygulamaları
Cam Bükme
Otomotiv camı üretiminde yaygın olarak kullanılan cam bükme uygulamalarında, malzemenin genel sıcaklığı ve sıcaklık homojenliği kritik öneme sahiptir. Sıcaklık, minimum deformasyon sağlamak için yeterince düşük; aynı zamanda camın hasar görmeden presle bükülebilmesi için yeterince yüksek olmalıdır. Alçak profilli, seramik kaplamalı termal bariyerlerimiz cam levhaların arkasına yerleştirilebilir; böylece levhalar fırından geçerken profillenebilir ve levha üzerinde 10 noktaya kadar sıcaklık ölçümü yapılabilir. Cam levha fırından çıktıktan sonra, Datapaq DP5 veri kaydedici termal bariyerden güvenli bir şekilde çıkarılabilir ve veriler Insight™ Yazılımına indirilebilir.
Cam Temperleme
Doğru termal profilin elde edilmesi, cam içinde gerekli gerilme seviyesinin oluşturulmasını sağlamak açısından kritik öneme sahiptir. Aşırı ısınma deformasyon riski yaratır; sıcaklık homojenliği yetersiz olduğunda ise cam kırılabilir. TB7528 ve TB7729 termal bariyerleri, camla birlikte fırından geçebilecek kadar alçak profillidir. Sistem fırın boyunca ilerlerken, mineral yalıtımlı veya cam elyaf yalıtımlı termokupllar kullanılarak 10 noktaya kadar sıcaklık ölçümü yapılabilir. Ayrıca osilasyonlu fırınların kullanıldığı durumlarda, termal bariyerler camın bir yanına yerleştirilebilir ve termokupllar seramik çimento ile cam yüzeyine sabitlenebilir.
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
PA083X Serisi Termokupl
1 m ile 6 m (39 in. ile 236 in.) arasındaki uzunluklarda sunulan bu termokupl serisi, cam elyaf yalıtım kılıfı içinde izole edilmiş özel hata limitli malzemeler kullanılarak üretilmiştir. Her biri, veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır. Kaynaklı uç kısmı, en hızlı tepki süresini sağlamak amacıyla açıkta bırakılmıştır ve uç kısmı test edilen camın yüzeyine çimento ile sabitlenebilir.
PA0830 1 m / 3.3 ft
PA0831 2 m / 6.6 ft
PA0832 3 m / 9.8 ft
PA092X Serisi Termokupl
Bu mineral yalıtımlı termokupl serisi, 1 m ile 6 m (39 in. ile 236 in.) arasındaki uzunluklarda sunulur ve izole edilmiş sıcak uç bağlantısı ile Nicrobel dış kılıfa sahiptir. Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
PA0920 1 m / 3.3 ft
PA0921 2 m / 6.6 ft
PA0922 3 m / 9.8 ft
