Datapaq® Furnace Tracker Döner Termal Profilleme Sistemleri
Prosesinizin gizemini ortadan kaldırın
Döner termal bariyerler, doğrudan ürüne bağlanacak ve su verme dâhil prosesin tüm aşamalarında gerçek ürün sıcaklıklarını ölçecek şekilde tasarlanmıştır.
Biyet ve borularda sıcaklık homojenliğini sağlayın.
Profiler fırının içindeyken gerçek zamanlı veriler kullanılarak proses hassas şekilde ayarlanır.
1000°C’ye (1832°F) kadar olan prosesler için tasarlanan bu Datapaq Furnace Tracker Sistemi, ısıl işlem ve su verme sırasında boru ve tüplerle birlikte yuvarlanır; böylece kullanıcıların konveyörlü ve yürüyen kirişli fırınlardan güvenilir ve doğru proses içi sıcaklık etütleri ve profilleri almasına olanak tanır.
Fluke Process Instruments’tan Datapaq Döner Furnace Tracker Sistemleri
Fluke Process Instruments’ın Datapaq Döner Furnace Tracker Sistemleri; Datapaq TP6 veri kaydedici, döner evaporatif bariyer, termokupllar ve sezgisel Insight™ Yazılımını bir araya getirerek eksiksiz bir çözüm sunar.
Bu sistem, test kütüklerinin ucuna veya boruların içine monte edilerek proses boyunca ürün üzerinden veri ölçümü yapacak şekilde tasarlanmıştır ve 1000°C’ye (1832°F) kadar olan uygulamalarda kullanılabilir.
Veri Kaydedici
Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ veya Datapaq Insight Furnace Surveying yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi veya standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 10 ve 20 kanallı konfigürasyonlar ile iki farklı kasa tipinde sunulur
- Suya dayanıklıdır (IP67 koruma sınıfı)
- USB veya Bluetooth üzerinden iletişim sağlar
- USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı sunar
- Alkalin, NiMH ve Lityum pil seçenekleri mevcuttur
- Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur

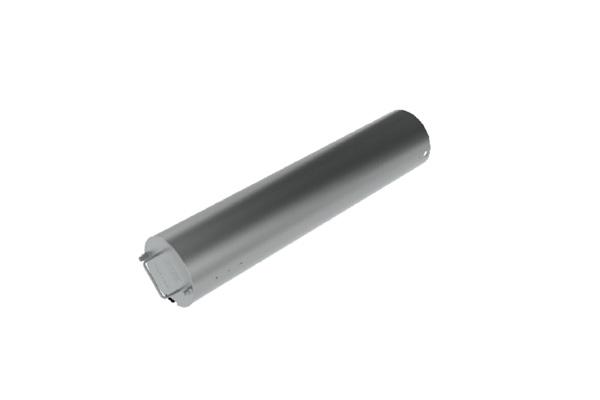

Termal Bariyerler
Fluke Process Instruments’ın döner evaporatif bariyerleri, silindirik biyetlerin ve boruların sıcaklık profilinin çıkarılması için özel olarak tasarlanmıştır. Bu termal bariyerler, zaman alan yalıtım değişimlerine ve maliyetli yalıtım bertarafına gerek kalmadan su verilebilen tamamen sızdırmaz bir yapıya sahiptir.
En küçük mümkün çapta maksimum termal performans sağlamak amacıyla, bu döner bariyerler mikrogözenekli yalıtım katmanı ile çevrelenmiş silindirik bir su tankına sahiptir. Merkezi veri kaydedici haznesi, mineral yalıtımlı termokupllar üzerindeki sıkıştırma bağlantıları ile sızdırmaz hale getirilmiştir.
Bu termal bariyerler, proses boyunca yuvarlanarak ilerlemek üzere test kütüklerinin ucuna veya boruların içine monte edilmek üzere tasarlanmıştır. Bu çözüm, suyun dışarı çıkmasını önlerken buharın tahliye edilmesine izin veren yenilikçi bir mekanik sistem içerir. Bu bariyerler en çok, alüminyum kütük homojenleştirme ve çelik boru tavlama gibi 1000°C’ye (1832°F) kadar olan uygulamalarda kullanılır.
Yazılım
Datapaq Insight™ Yazılım ürünlerinin her biri, ham verilerinizi anlamlı ve aksiyona dönüştürülebilir bilgilere çevirmek için tasarlanmıştır. Üç yazılım seçeneğinin tamamı; açık ve anlaşılır bir kullanıcı arayüzü, bağlama duyarlı yardım ekranları ve yeni kullanıcıları destekleyen sihirbazlar sunar. Dil değiştirme ve sonuçları doğrudan yazılım üzerinden e-posta ile gönderme özellikleri sayesinde, ister bilgisayar ister mobil cihaz kullanıyor olun, bilgileri tesis içinde ve dünyanın dört bir yanında kolayca paylaşabilirsiniz.
Döner Evaporatif Termal Bariyerlerle Uyumlu Datapaq TP6 Veri Kaydediciler
| Model Numarası | TP6126 / TP6126-TM |
|---|---|
| Kanal Sayısı | 10 |
| Sıcaklık aralığı | -100 ila 1370°C (-148 ila 2498°F) |
| Bağlantı | USB veya Bluetooth* |
| Bellek kapasitesi | 4 milyon veri noktası |
| Başlatma/durdurma tetikleyicileri | Yok (otomatik), manuel, yükselen/düşen sıcaklık ve zaman tabanlı |
| Örnekleme aralığı | Telemetri olmadan 0.1 sn – 50 dk |
| Doğruluk | ± 0.3 °C (0.5 °F) – Tip K |
| Çözünürlük | ± 0.1°C (0.18 °F) |
| Termokupl tipi | Tip K (J, N, T, R, S, B seçenekleri de mevcuttur) |
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma |
*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Döner Evaporatif Termal Bariyerler
|
| Model Numarası | TB4095 | TB4177 | TB4083 |
|---|---|---|---|
| Boyutlar | 175 mm ⌀; 860 mm uzunluk (6.9 in ⌀; 33.8 in uzunluk) | 215 mm ⌀; 876 mm uzunluk (8.5 in ⌀; 34.6 in uzunluk) | 145 mm ⌀; 770 mm uzunluk (5.7 in ⌀; 30.3 in uzunluk) |
| Termal dayanım süresi | 600°C’de (1112°F) 4.6 saat | 600°C’de (1112°F) 6.8 saat | 600°C’de (1112°F) 2.6 saat |
| Veri kaydedici | TP6126 | TP6126 | DP5662 |
| Maksimum çalışma sıcaklığı | 1000°C (1832°F) | ||
| Ağırlık | 23.6 kg (52 lb) | 36 kg (79.4 lb) | 18 kg (39.7 lb) |
Çoğu uygulamada, fırın içindeki çevresel koşullar ve proses parametreleri — sıcaklık, süre ve atmosfer gibi — termal bariyer seçimini belirler.
Döner Evaporatif Termal Bariyer Serisi, maksimum 1000°C (1832°F) çalışma sıcaklığı ile sınırlıdır ve test kütüklerinin ucuna veya boruların içine monte edilmek üzere tasarlanmıştır. Tipik uygulamalar şunlardır:
Alüminyum Kütük Homojenleştirme
Silindirik döner termal bariyerler, kısaltılmış bir alüminyum kütüğün ucuna güvenli şekilde monte edilir ve Furnace Tracker sisteminin fırın boyunca ilerlemesini sağlar. Yüzey ve çekirdek sıcaklıklarını ölçmek için 10 adede kadar termokupl, kütüğün yüzeyindeki bir kanal içinde yönlendirilebilir ve her bir termokupl ucu stratejik bir noktaya yerleştirilir.
Veri kaydedici, mikrogözenekli yalıtım katmanı ve su tankı ile korunan bir termal bariyer içine yerleştirilmiştir; bu yapı, süre/çap oranında en iyi performansın elde edilmesini sağlar. Tüm sistem sızdırmazdır; bu da yalıtımı koruyarak, yalıtım değişimine gerek kalmadan tüm ısıtma ve su verme/soğutma çevriminin izlenmesini mümkün kılar.
Çelik Boru Tavlama
Genellikle petrol ve gaz endüstrilerinde kullanılan dikişsiz çelik boruların, doğru malzeme özelliklerini sağlamak için ısıl işleme tabi tutulması gerekir. Bu termal profili elde etmek için döner evaporatif termal bariyer borunun içine yerleştirilir ve boru yürüyen kirişli fırından geçerken onunla birlikte yuvarlanır.
Veri kaydedici, termokuplların boru boyunca stratejik noktalara yerleştirilmesine olanak tanıyan bir termal bariyer ile korunur. Bu sayede veri kaydedici, 10 noktaya kadar sıcaklık homojenliği ölçümü toplayabilir. Veriler daha sonra Insight™ Yazılımına aktarıldığında, yeni ürün devreye alma sürelerini kısaltmaya ve proses kaynaklı sorunların giderilmesini iyileştirmeye yardımcı olan uygulanabilir analizlere dönüştürülür.
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
Radyo Telemetri Bağlantısı
Radyo telemetri aksesuarı
Datapaq TP6 radyo telemetri sistemi, yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanarak veri kaydediciden gerçek zamanlı veri aktarımına olanak tanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesine uygulanabilir.
Termokupl, mineral yalıtımlı, Tip K, 1.6 mm / 0.06 in çap, Nicrobell™ Kılıf
Çalışma aralığı 0 ila 1250°C (32 ila 2280°F). Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
PA0710 1 m / 3.3 ft
PA0711 2 m / 6.6 ft
PA0715 5 m / 16.4 ft
PA0717 10 m / 32.8 ft
