Datapaq® Furnace Tracker Özel Profilleme Sistemleri
Prosesinizin gizemini ortadan kaldırın
Proses spesifikasyonlarının karşılandığından ve doğrulandığından emin olun.
Proses içinden sıcaklık izleme ile kaliteyi ve verimliliği optimize edin.
Proses içinden gerçek zamanlı radyo telemetrisi sayesinde verileri anında analiz edin.
Niş veya zorlu ısıl işlem proseslerinde sıcaklık profillemenin avantajlarını sunmak üzere tasarlanan bu sistemler, uzun takip eden termokuplların uygun olmadığı proseslerde kullanıcıların fırın içinden güvenilir ve doğru sıcaklık profilleri elde etmesini sağlar.
Fluke Process Instruments’tan Datapaq Furnace Tracker Özel Profilleme Sistemleri
Fluke Process Instruments’ın Datapaq Furnace Tracker Özel Profilleme Sistemleri; Datapaq TP6 ve Datapaq DP5 veri kaydediciler, uygulamaya özel yüzlerce termal bariyer, termokupllar ve sezgisel Datapaq Insight™ Yazılımını bir araya getirerek eksiksiz bir çözüm sunar.
Bu özel sistemler, uzun takip eden termokuplların uygun olmadığı proseslerde proses içi sıcaklık profillerinin elde edilmesini sağlar. Her termal bariyer, prosesiniz için en uygun çözümü sunmak amacıyla belirli bir uygulama göz önünde bulundurularak tasarlanmıştır. Mevcut özel sistem seçeneklerimiz gereksinimlerinizi karşılamıyorsa, Fluke Process Instruments mühendislik ekibi size özel bir termal profilleme çözümü tasarlayabilir. Daha fazla bilgi için özelleştirilmiş profilleme sistemleri sayfamızı ziyaret edebilirsiniz.
Veri Kaydediciler

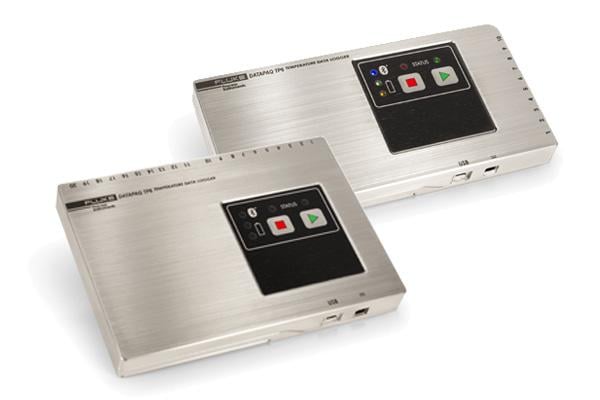

Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ Yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi veya standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 10 ve 20 kanallı konfigürasyonlar ile iki farklı kasa tipinde sunulur
- Suya dayanıklıdır (IP67 koruma sınıfı)
- USB veya Bluetooth üzerinden iletişim sağlar
- USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı sunar
- Alkalin, NiMH ve Lityum pil seçenekleri mevcuttur
- Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur

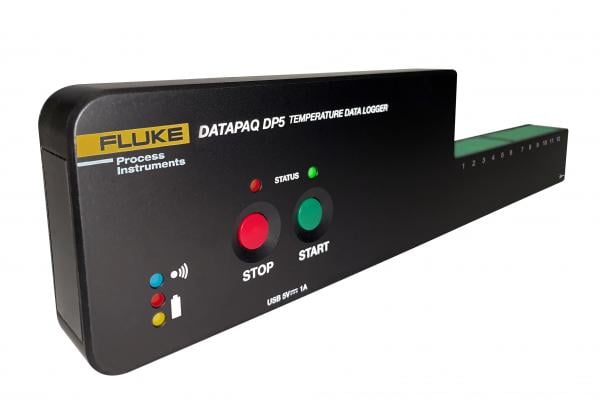

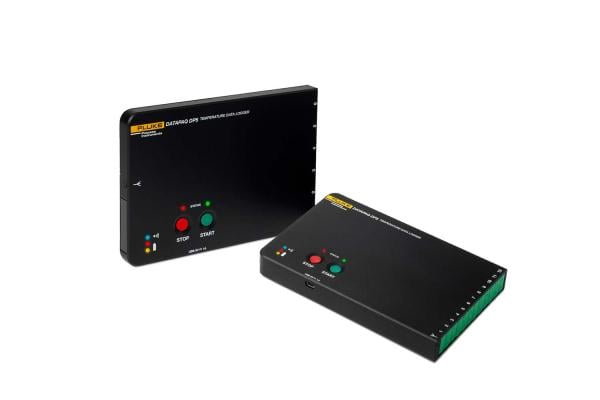

Datapaq DP5 ise, boyut ve performans arasında optimum denge sağlamak için en son elektronik teknolojisini kullanan, sağlam ve güvenilir bir sıcaklık veri kaydedicidir. Sıcaklık profilleme endüstrisinde daha önce mümkün olandan daha yüksek hızda, daha hassas çözünürlükte ve daha yüksek doğrulukla 12 adede kadar termokuptan ölçüm alabilir. En uzun hizmet ömrünü ve en düşük sahip olma maliyetini sağlamak için yekpare işlenmiş alüminyum gövde içine yerleştirilmiştir. Datapaq DP5’in özellikleri şunlardır:
- 5 farklı kasa tipinde 6 ve 12 kanallı konfigürasyon seçenekleri mevcuttur
- USB ve Bluetooth üzerinden iletişim sağlar
- Herhangi bir USB güç çıkışından pil şarjı yapılabilir
- Bellek: kanal başına 50.000 ölçüm
- Kullanıcı tarafından değiştirilebilen NiMH pil paketi
- Son derece ince yapı — 60 mm’den (2.5”) daha dar genişlik ve 12 mm’den (0.5”) daha düşük yükseklik
- 0.05 saniyeye kadar düşük örnekleme aralığı
- Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur
Termal Bariyerler
Bu özel uygulamalara yönelik termal bariyerler, farklı şekil ve boyutlarda sunulur — alçak profilli vakum uygulamalarında kullanım için 20 mm yüksekliğindeki bariyerlerden, bobin tavlama gibi çok uzun süreli ısıl işlem prosesleri için 1 m çapındaki silindirik termal bariyerlere kadar uzanır. Datapaq Furnace Tracker sistemlerinin 30 yılı aşkın süredir tasarlanıp satışa sunulduğu dönemde, mühendislerimiz yüzlerce niş uygulama için çözüm geliştirmiştir.
Yazılım
Datapaq Insight™ Yazılım ürünlerinin her biri, ham verilerinizi anlamlı ve aksiyona dönüştürülebilir bilgilere çevirmek için tasarlanmıştır. Üç yazılım seçeneğinin tamamı; açık ve anlaşılır bir kullanıcı arayüzü, bağlama duyarlı yardım ekranları ve yeni kullanıcıları destekleyen sihirbazlar sunar. Dil değiştirme ve sonuçları doğrudan yazılım üzerinden e-posta ile gönderme özellikleri sayesinde, ister bilgisayar ister mobil cihaz kullanıyor olun, bilgileri tesis içinde ve dünyanın dört bir yanında kolayca paylaşabilirsiniz.
Datapaq TP6 Veri Kaydediciler
|
| Model Numarası | TP6100 | TP6200 | TP6300 |
|---|---|---|---|
| Boyutlar | 197 x 97 x 20 mm | 177 x 124 x 20 mm | |
| Kanal Sayısı | 10 | 20 | 20 |
| Sıcaklık aralığı | -100 ila 1370°C (-148 ila 2498°F) | ||
| Bağlantı | USB veya Bluetooth* | ||
| Bellek kapasitesi | 4 milyon veri noktası | ||
| Başlatma/durdurma tetikleyicileri | Yok (otomatik), manuel, yükselen/düşen sıcaklık ve zaman tabanlı | ||
| Örnekleme aralığı | Telemetri olmadan 0.05 sn – 50 dk | ||
| Doğruluk | ± 0.3 °C (0.5 °F) – Tip K | ||
| Çözünürlük | ± 0.1°C (0.18 °F) | ||
| Termokupl tipi | Tip K (J, N, T, R, S, B seçenekleri de mevcuttur) | ||
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma | ||
*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Datapaq DP5 Veri Kaydediciler
|
| Model Numarası | DP5660 | DP5661 | DP5662 | DP5612 | DP5622 |
|---|---|---|---|---|---|
| Boyutlar | 11.7 x 106 x 150 mm | 11.7 x 60 x 301 mm | 20 x 57 x 165 mm | 20 x 106 x 165 mm | 20 x 60 x 237 mm |
| Kanal Sayısı | 6 veya 12 | ||||
| Sıcaklık aralığı | -100 ila 1370°C (-148 ila 2498°F) | ||||
| Bağlantı | USB veya Bluetooth* | ||||
| Bellek kapasitesi | 50.000 veri noktası | ||||
| Başlatma/durdurma tetikleyicileri | Manuel, yükselen/düşen sıcaklık | ||||
| Örnekleme aralığı | Telemetri olmadan 0.5 sn – 10 dk | ||||
| Doğruluk | ± 0.5 °C (0.9 °F) – Tip K | ||||
| Çözünürlük | ± 0.1°C (0.18 °F) | ||||
| Termokupl tipi | Tip K (J, N, T, R, S, B seçenekleri de mevcuttur) | ||||
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma | ||||
*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Özel Termal Bariyerler
Her termal bariyer, prosesiniz için en uygun çözümü sağlamak amacıyla belirli bir uygulama göz önünde bulundurularak tasarlanabilir. Datapaq Furnace Tracker sistemlerinin 30 yılı aşkın süredir tasarlanıp satışa sunulduğu dönemde, mühendislerimiz yüzlerce niş uygulama için çözüm geliştirmiştir.
Çoğu uygulamada, fırın içindeki çevresel koşullar ve proses parametreleri — sıcaklık, süre ve atmosfer gibi — termal bariyer seçimini belirler.
Farklı veri kaydedici konfigürasyonları ve yazılım seçenekleri mevcut olsa da, bunlar termal bariyer seçimine kıyasla daha az kritik öneme sahiptir. Bazı uygulama örnekleri şunlardır:
Lamine Cam Kürleme - Otoklavlar
Datapaq TB0300 Termal Bariyer, özellikle otoklavlarda kullanım için tasarlanmıştır ve ön cam laminasyonu, kompozit kürleme ve vulkanizasyon gibi proseslerde 15 Bar’a (217.5 Psi) kadar basınca ve 250°C’ye kadar sıcaklıklara dayanabilir. Datapaq Insight™ Yazılımı ile birlikte kullanıldığında, bu bariyer sıcaklık homojenliği etütleri (TUS) gibi zaman alan işlemleri hızlı, kolay ve güvenli hale getirir. TB0300, 10 adede kadar termokupl kanalıyla kullanılabilir ve proses sonrasında basınç tutulmasını önlemek için emniyet tahliye valfi ile donatılmıştır.
Vakum Kaplama – Cam
Fluke Process Instruments VB Termal Bariyer Serisi, vakum kaplama/sputtering prosesleri için alçak profilli bir çözümdür. Termal koruma, çok katmanlı yansıtıcı plakalar aracılığıyla sağlanır; bu da geleneksel mikrogözenekli yalıtım tasarımlarında oluşabilecek gaz çıkışını ortadan kaldırır. Bu bariyerlerin küçük boyutu, lens kaplama ve ince film güneş pili üretimi gibi 500°C’ye kadar olan uygulamalarda kullanılmalarını sağlar. Hafif yapılı ve hızlı kayıt hızına sahip Datapaq DP5 veri kaydedici ile birleştirildiğinde, bu sistemler tüm çevrim boyunca ürünün tam sıcaklık profilini ayrıntılı şekilde yakalayabilir. Bu sistemler sayesinde, pahalı ve kullanımı zor geçişli termokupllara gerek kalmadan sıcaklık homojenliği ve gerçek ürün sıcaklıkları ölçülebilir.
Tel Rulo Tavlama – Fırın
Çelik tellerin tavlanması sırasında, istenmeyen mikroyapıların oluşmasını önlemek için hem atmosferin hem de sıcaklığın kontrolü kritik öneme sahiptir. Karbür dağılımının homojen olduğu bir yapı elde etmek zor olabilir ve sıcaklık dağılımının iyi anlaşılması büyük önem taşır. Fluke Process Instruments, bobinin içine yerleştirilen ve kurulum kolaylığı ile tavlama prosesi boyunca bobin sıcaklıklarını ve sıcaklık homojenliğini izlemek için hızlı termokupl yerleşimi sağlayan çeşitli silindirik termal bariyerler geliştirmiştir.
Sıcak Şekillendirme (Pres Forming)
Fluke Process Instruments TB7540 Termal Bariyer, ince çelik panellerin presleme öncesinde fırında ısıtılırken sıcaklığını ölçmek için tasarlanmıştır. 950°C’ye kadar proses sıcaklıkları ve bu fırınların içindeki düşük açıklıklar nedeniyle alçak profilli bir bariyer gereklidir. TB7540’ta kullanılan yüksek sıcaklığa dayanıklı malzemeler, Datapaq DP5 veri kaydediciyi proses boyunca korurken panel üzerindeki 6 noktaya kadar sıcaklık kaydı yapılmasına olanak tanır. Sıcaklık artış hızları ve sıcaklık homojenliği daha sonra Datapaq Insight™ Yazılımı kullanılarak ayrıntılı şekilde analiz edilebilir.
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
Radyo Telemetri Bağlantısı
Radyo telemetri aksesuarı
Datapaq TP6 radyo telemetri sistemi, yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanarak veri kaydediciden gerçek zamanlı veri aktarımına olanak tanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesine uygulanabilir.
Termokupl, mineral yalıtımlı, Tip K, 1.6 mm / 0.06 in çap, Nicrobell™ Kılıf
Çalışma aralığı 0 ila 1250°C (32 ila 2280°F). Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
PA0710 1 m / 3.3 ft
PA0711 2 m / 6.6 ft
PA0715 5 m / 16.4 ft
PA0717 10 m / 32.8 ft
Hızlı tepki veren açık birleşim uçlu termokupl
Tip K fiberglas örgü (yüksek sıcaklık verniği), 0.2 mm / 0.008 in. (32 AWG) tek telli kablo. Doğruluk ±0.4% veya ±1.1°C (2.0°F). ANSI MC96.1 (özel toleranslar). Maksimum aralıklı çalışma sıcaklığı 700°C (1292°F), maksimum sürekli çalışma sıcaklığı 600°C (1112°F).
PA0830 1 m / 3.3 ft
PA0831 2 m / 6.6 ft
PA0832 3 m / 9.8 ft
Termokupl, mineral yalıtımlı, Tip K, 1.0 mm / 0.04 in çap, Inconel™ Kılıf
Çalışma aralığı 0 ila 1000°C (32 ila 1832°F). Minyatür yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır.
PA0923 0.5 m / 1.6 ft
PA0920 1 m / 3.3 ft
PA0921 2 m / 6.6 ft
PA0922 3 m / 9.8 ft
Termokupl, mineral yalıtımlı, Tip K, 1.0 mm / 0.04 in çap, ‘Nextel’ Kılıf
Plazma nitrürleme uygulamaları için uygundur. İş parçasına yerleştirmek için 10 adet seramik insert içerir.
PA1563 0.5 m / 1.6 ft
PA1560 1 m / 3.3 ft
PA1561 2 m / 6.6 ft
PA1562 3 m / 9.8 ft
Fırın Etüt Uygulamaları için Termokupl: mineral yalıtımlı, Tip N, 2.0 mm / 0.08 in çap
Maksimum çalışma sıcaklığı 1250°C’dir (2280°F). Minyatür yüksek sıcaklık fişi ile sonlandırılmıştır. AMS 2750 Tablo 1’e uygun olacak şekilde kalibre edilmiştir.
PA1580 1 m / 3.3 ft
PA1581 2 m / 6.6 ft
PA1582 3 m / 9.8 ft
