Datapaq® Furnace Tracker Sıcaklık Üniformite Ölçümü (TUS) Sistemleri
Prosesinizin Gizemlerini Ortaya Çıkarın
- Sıcaklık Üniformite Ölçümleri (TUS) sırasında termokupl kurulumunda zamandan tasarruf edin
- Proses boyunca sıcaklık izleme ile kaliteyi ve verimliliği optimize edin
- Profilleyici fırının içindeyken gerçek zamanlı verilerle prosesi ince ayarlayın
Bu dayanıklı donanım ve gelişmiş yazılım paketi, ürün profilleme ile sıcaklık üniformite ölçümü (TUS) işlevlerini birbirinden ayırır; her birinin kendine ait sihirbazları ve analizleri vardır. TUS yazılımı, tam analiz hesaplamalarını otomatik olarak gerçekleştirir, gerçek zamanlı alarmlara olanak tanır ve AMS2750 standardına uygun bir ölçüm raporu yazdırmak için kullanılabilir.
Fluke Process Instruments tarafından sunulan Datapaq Furnace Tracker Temperature Uniformity Survey (TUS) System, proses sırasında doğru ürün ısıl profillemesi gerçekleştirmek ve AMS2750 standardı dâhil tüm gerekli spesifikasyonlara uygunluğu doğrulamak için TP6 veri kaydedici, termal bariyer seçenekleri (TB45 veya TB46), termokupllar ve kullanıcı dostu Temperature Uniformity Survey (TUS) Insight™ Yazılım paketi özelliklerini bir araya getirir.

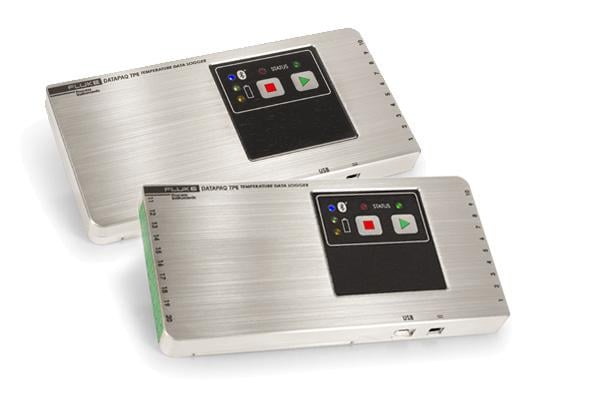

Veri Kaydediciler
Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ veya Datapaq Insight Furnace Surveying yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler opsiyonel Radyo Frekansı (RF) sistemi ya da standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 10 ve 20 kanallı konfigürasyonlar ile iki farklı kasa seçeneği
- Suya dayanıklı yapı (IP67 sınıfı)
- USB veya Bluetooth üzerinden haberleşme
- USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı
- Alkalin, NiMH ve Lityum pil seçenekleri
- Mobil uygulama için Datapaq Insight™ ile uyumlu

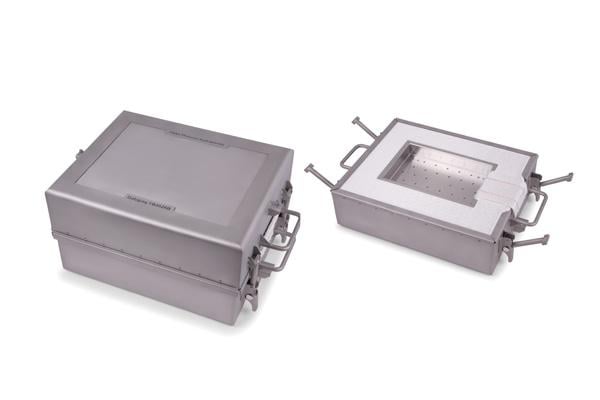

Termal Bariyerler
Datapaq TB45 ve TB46 Termal Bariyer serisi, kritik noktalarda ilave güçlendirme, çıkarılabilir gaz söndürme yönlendirici kalkanlar ve merkez üstü kilit mekanizmaları gibi çok sayıda tasarım özelliğini bünyesinde barındırır; böylece mümkün olan en uzun ürün ömrü elde edilir. İç yapıda ise, vakumdan yüksek basınca geçiş gibi koşul değişimlerinde basıncın hızlı şekilde dengelenmesini sağlayan gaz akış menfezleri bulunmaktadır.
TB45 Serisi termal bariyerler, 1050°C’ye (1922°F) kadar olan sıcaklıklarda çalışabilir. Buna karşılık TB46 Serisi, yüksek sıcaklık izolasyonu ve Inconel muhafaza yapısı sayesinde 1200°C’ye (2192°F) kadar sıcaklıklara dayanabilir.
Sıcaklık Üniformite Ölçümü (TUS) Yazılımı
Gerçek zamanlı veri izleme için geliştirilen bu ileri düzey yazılım paketi, TM21 Radio (RF) Telemetri Sistemi ile birlikte çalışarak hem profilleme hem de ölçüm fonksiyonlarını birbirinden ayırır; her birinin kendine ait sihirbazları ve analiz sekmeleri bulunur. Yazılım, tüm analiz hesaplamalarını otomatik olarak gerçekleştirir, ölçüm sırasında kritik olaylar meydana geldiğinde gerçek zamanlı alarm ve uyarılar verir ve AMS2750 standardına uygun bir ölçüm raporunu anında yazdırır. Diğer özellikler şunlardır:
- TUS kurulumu ve raporlama için tek bir yazılım paketi; termokupl ve otomatik veri kaydedici düzeltme katsayılarını içerir
- Eksiksiz AMS2750 dokümantasyonu sağlar
- Toleransları ve ayar noktalarını gerçek zamanlı olarak gösterir
Datapaq TB45 ve TB46 Termal Bariyerlerle Uyumlu Datapaq TP6 Veri Kaydediciler
|
| Model Numarası | TP6116 / TP6116-TM | TP6216 / TP6216-TM |
|---|---|---|
| Boyutlar | 197 x 97 x 20 mm | |
| Kanal Sayısı | 10 | 20 |
| Sıcaklık Aralığı | -100 ila 1370°C (-148 ila 2498°F) | |
| Bağlantı | USB veya Bluetooth* | |
| Bellek Kapasitesi | 4 milyon veri noktası | |
| Başlatma/Durdurma Tetikleyicileri | Yok (otomatik), Manuel, Yükselen/düşen sıcaklık ve zamana dayalı | |
| Örnekleme Aralığı | Telemetri olmadan 0.2 sn – 50 dk | |
| Doğruluk | ± 0.3 °C (0.5 °F) – Tip K | |
| Çözünürlük | ± 0.1°C (0.18 °F) | |
| Termokupl Tipi | Tip K (J, N, T, R, S, B seçenekleri mevcuttur) | |
| Çoklu Çalıştırma Kapasitesi | Bilgisayara dönmeden önce 10 profile kadar çalışma | |
*RF telemetri ve Bluetooth'un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Datapaq TB45 ve TB46 Termal Bariyer Serisi - Hava
| Model Numarası | TB4526 | TB4533 | TB4626 | TB4633 |
|---|---|---|---|---|
| Boyutlar | 254 x 363 x 571 mm | 304 x 410 x 613 mm | 254 x 363 x 571 mm | 304 x 410 x 613 mm |
| Ağırlık | 39 kg | 52 kg | 41 kg | 55 kg |
| Veri Kaydedici | TP6116 / TP6116-TM | |||
| Maksimum Çalışma Sıcaklığı | 1050°C | 1050°C | 1200°C | 1200°C |
Datapaq TB45 ve TB46 Termal Bariyer Serisi - Vakum
|
| Model Numarası | TB4538-QD | TB4533-QD | TB4626-QD | TB4633-QD |
|---|---|---|---|---|
| Boyutlar | 303 x 303 x 571 mm | 394 x 420 x 613 mm | 344 x 363 x 571 mm | 394 x 420 x 613 mm |
| Ağırlık | 35 kg | 64 kg | 53 kg | 67 kg |
| Veri Kaydedici | TP6116 / TP6116-TM | |||
| Maksimum Çalışma Sıcaklığı | 1050°C | 1050°C | 1200°C | 1200°C |
Havacılık ve otomotiv ısıl işlem endüstrilerinde Sıcaklık Üniformite Ölçümü (TUS), prosesin endüstri standartlarına uygun olduğunu doğrulama tekniğidir. Ürünlere ısıl işlem uygulanmadan önce, fırınların ve etüvlerin genellikle AMS2750 veya CQI-9 spesifikasyonlarına uygun olması gerekir.
Furnace Tracker TUS Sistemleri ile raporları (ve bu raporların denetim izlerini) otomatik olarak oluşturma, fırın ölçüm süresini kısaltma, rapor hazırlamak için harcanan iş gücünü azaltma ve “insan hatası” faktörünü ortadan kaldırma imkânı elde edersiniz. Havacılık ve otomotiv ısıl işlemleri hakkında daha fazla bilgi için Bilgi Merkezimizi inceleyebilirsiniz.
- AMS2750 ile tam uyumlu Insight™ yazılımı sayesinde ölçümleri gerçek zamanlı ve daha verimli şekilde gerçekleştirin; raporlar anında oluşturulabilir.
- Esneklik: Datapaq TP6 veri kaydediciler üzerinde birden fazla termokupl tipi tanımlanabilir; tek bir veri kaydedicide 20 kanala kadar destek sunulur ve TUS ihtiyaçlarına bağlı olarak bu kapasite iki ya da üç katına çıkarılabilir.
- AMS2750 ve CQI-9 için tam sertifikalı TUS yetkinliği: Dahili düzeltme katsayıları ve kalibrasyon verileri sayesinde veri girişinde insan hatasının ortadan kaldırılmasına yardımcı olur.
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments’ın deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Özel Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
Radyo Telemetri Bağlantısı
Radyo telemetri aksesuarı
Datapaq TP6 radyo telemetri sistemi, veri kaydediciden gerçek zamanlı veri iletimi sağlamak için yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesinde kullanılabilir.
Termokupl, mineral yalıtımlı, Tip K, 1.6 mm / 0.06 in çap, Nicrobell™ kılıf
Çalışma aralığı: 0 ile 1250°C (32 ile 2280°F)
Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
- PA0710 — 1 m / 3.3 ft
- PA0711 — 2 m / 6.6 ft
- PA0715 — 5 m / 16.4 ft
- PA0717 — 10 m / 32.8 ft
Termokupl, mineral yalıtımlı, Tip K, 1.0 mm / 0.04 in çap, Inconel™ kılıf
Çalışma aralığı: 0 ile 1000°C (32 ile 1832°F)
Minyatür yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır.
- PA0923 — 0.5 m / 1.6 ft
- PA0920 — 1 m / 3.3 ft
- PA0921 — 2 m / 6.6 ft
- PA0922 — 3 m / 9.8 ft
Fırın Ölçüm Uygulamaları için Termokupl
Mineral yalıtımlı, Tip N, 2.0 mm / 0.08 in çap
Maksimum çalışma sıcaklığı: 1250°C (2280°F)
Minyatür yüksek sıcaklık fişi ile sonlandırılmıştır. AMS 2750 Tablo 1 ile uyumlu olacak şekilde kalibre edilmiştir.
- PA1580 — 1 m / 3.3 ft
- PA1581 — 2 m / 6.6 ft
- PA1582 — 3 m / 9.8 ft
