Datapaq® Furnace Tracker Slab ve Biyet Yeniden Isıtma Prosesi için
Prosesinizin gizemini ortadan kaldırın
Fırın kontrol yazılımını kalibre etmek için yüzey ve çekirdek sıcaklıklarını hassas şekilde ölçün.
Gerçek zamanlı verilerle anında sonuç alın.
Fırını optimize ederek enerji tasarrufu sağlayın.
Daha iyi sıcaklık homojenliği verileri için 20 adede kadar termokupl kullanın.
En zorlu ortamlara dayanacak şekilde tasarlanan bu Datapaq Furnace Tracker Sistemi, slab ve biyet yeniden ısıtma fırınlarının içinden proses sırasında ürün çekirdek ve yüzey sıcaklık profillerini gerçek zamanlı ve hassas biçimde elde etmenizi sağlar.
Fluke Process Instruments’tan Datapaq Furnace Tracker Sistemi
Fluke Process Instruments’ın Datapaq Furnace Tracker Sistemi; Datapaq TP6 veri kaydedici, faz değişimli evaporatif termal bariyer seçenekleri, termokupllar ve sezgisel Insight™ Yazılımını bir araya getirerek eksiksiz bir profilleme çözümü sunar. Her furnace tracker, slab üzerindeki bir oyuk içine yerleştirilecek şekilde özelleştirilebilir veya yükseklik uygunsa slab üzerine yerleştirilebilir. Biyet profilleme sistemleri ise biyetin ucuna monte edilecek şekilde tasarlanmıştır.

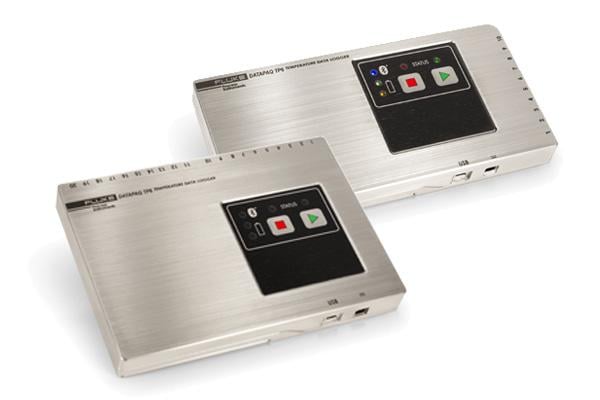

Veri Kaydedici
Datapaq TP6, 316 kalite işlenmiş paslanmaz çelik gövdesi ve IP67 koruma sınıfı ile en zorlu yüksek sıcaklık profilleme uygulamaları için ideal çözümdür. Datapaq Insight™ veya Datapaq Insight Furnace Surveying yazılımı ile birlikte kullanıldığında, veri kaydediciden alınan bilgiler isteğe bağlı Radyo Frekansı (RF) sistemi veya standart USB/Bluetooth bağlantıları üzerinden gerçek zamanlı olarak görüntülenebilir.
- 10 ve 20 kanallı konfigürasyonlar ile iki farklı kasa tipinde sunulur
- Suya dayanıklıdır (IP67 koruma sınıfı)
- USB veya Bluetooth üzerinden iletişim sağlar
- USB, RF telemetri ve Bluetooth ile gerçek zamanlı veri aktarımı sunar
- Alkalin, NiMH ve Lityum pil seçenekleri mevcuttur
- Mobil cihazlar için Datapaq Insight™ uygulamasıyla uyumludur

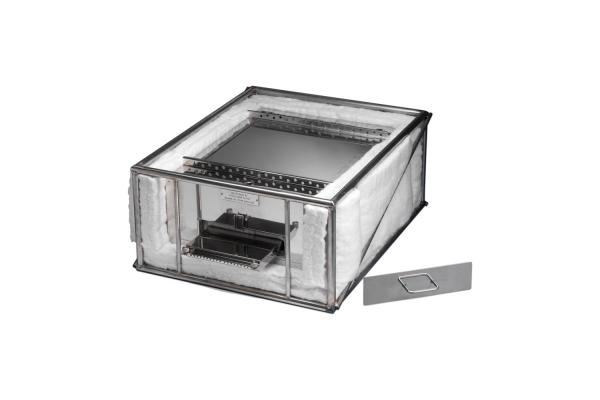

Termal Bariyerler

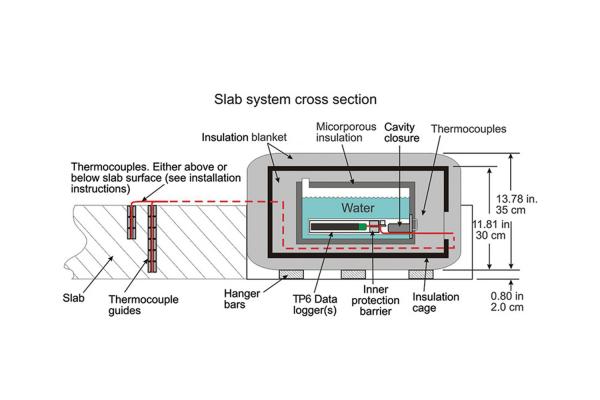

Fluke Process Instruments’ın Datapaq Evaporatif Termal Bariyerleri, ısının geçişini yavaşlatan ve sistem içinde bir sıcaklık gradyanı oluşturan iki katmanlı yalıtıma sahiptir. İlk yalıtım katmanı, bariyerin metal yapısını aşırı sıcaklığa karşı koruyan bir alümina elyaf battaniyeden oluşur.
İkinci yalıtım katmanı, termal bariyerin metal yapısı içinde korunur; bu katman, merkezi su tankına giren ısı enerjisini azaltan mikrogözenekli bir yalıtımdır. Tank içinde su yavaşça kaynayarak veri kaydedici için kararlı bir ortam oluşturur. Uzun hizmet ömrü sağlamak amacıyla metal gövde, deformasyonu en aza indiren yüzer plaka teknolojisine sahiptir. Kullanımı kolay bir tepsi, veri kaydediciye bağlanırken termokuplları düzenli şekilde tutar.
Yazılım
Furnace Insight™ yazılım ürünlerinin her biri, ham verilerinizi anlamlı ve aksiyona dönüştürülebilir bilgilere çevirmek için tasarlanmıştır. Üç yazılım seçeneğinin tamamı; açık ve anlaşılır bir kullanıcı arayüzü, bağlama duyarlı yardım ekranları ve yeni kullanıcıları destekleyen sihirbazlar sunar. Dil değiştirme ve sonuçları doğrudan yazılım üzerinden e-posta ile gönderme özellikleri sayesinde, ister bilgisayar ister mobil cihaz kullanıyor olun, bilgileri tesis içinde ve dünyanın dört bir yanında kolayca paylaşabilirsiniz.
Fazlı Evaporatif Termal Bariyerlerle Uyumlu Datapaq TP6 Veri Kaydediciler
|
| Model Numarası | TP6126 / TP6126-TM | TP6326 / TP6326-TM |
|---|---|---|
| Kanal Sayısı | 10 | 20 |
| Sıcaklık aralığı | -100 ila 1370°C (-148 ila 2498°F) | |
| Bağlantı | USB veya Bluetooth* | |
| Bellek kapasitesi | 4 milyon veri noktası | |
| Başlatma/durdurma tetikleyicileri | Yok (otomatik), manuel, yükselen/düşen sıcaklık ve zaman tabanlı | |
| Örnekleme aralığı | Telemetri olmadan 0.1 sn – 50 dk | |
| Doğruluk | ± 0.3 °C (0.5 °F) – Tip K | |
| Çözünürlük | ± 0.1°C (0.18 °F) | |
| Termokupl tipi | Tip K (J, N, T, R, S, B seçenekleri de mevcuttur) | |
| Çoklu çalışma kapasitesi | PC’ye geri dönmeden önce 10 profile kadar çalışma | |
*RF telemetri ve Bluetooth’un ülkenizdeki kullanılabilirliği için Fluke Process Instruments ile iletişime geçin.
Datapaq Evaporatif Termal Bariyerler
| Model Numarası | TB4272 | TB4284 | TB4066 | TB4203 |
|---|---|---|---|---|
| Boyutlar | 687 × 575 × 295 mm (27 × 22.6 × 11.8 in) | 687 × 575 × 295 mm (27 × 22.6 × 11.8 in) | 550 × 250 × 250 mm (21.65 × 9.85 × 9.85 in) | 670 × 350 × 250 mm (26.37 × 13.77 × 9.85 in) |
| Termal dayanım süresi | 1200°C’de (2192°F) 9 saat | 1250°C’de (2282°F) 3.5 saat | 1250°C’de (2282°F) 5 saat | |
| Veri kaydedici | TP6126 / TP6126-TM | TP6326 / TP6326-TM | TP6126 / TP6126-TM | |
| Maksimum çalışma sıcaklığı | 1250°C (2282°F) | |||
Standart evaporatif termal bariyer serisi
Standart evaporatif termal bariyer serisi, maksimum 1250°C (2282°F) çalışma sıcaklığına kadar kullanım için tasarlanmıştır. Daha yüksek sıcaklıklara yönelik çözümler hakkında bilgi almak için lütfen bizimle iletişime geçin.
Çelik slab yeniden ısıtma
Haddeleme öncesinde çelik slabların çıkış sıcaklığının doğrulanması kritik öneme sahiptir. 20 adede kadar termokupldan alınan sıcaklık ölçümleri, hem yüzey hem de çekirdek sıcaklıklarının eksiksiz bir görünümünü sunar. Bu veriler daha sonra fırın kontrol yazılımını kalibre etmek ve fırın ayarlarını optimize etmek için kullanılabilir.
Çelik biyet yeniden ısıtma
Çelik biyetler; boru üretimi için delme, profil haddeleme veya tel üretimi için ekstrüzyon gibi proseslerden önce yeniden ısıtıldığından, sıcaklıkların biyetin tüm uzunluğu boyunca hem yüzeyde hem de çekirdekte homojen olması kritik öneme sahiptir. Furnace Tracker Sistemlerimiz, kısaltılmış bir biyetin ucuna monte edilecek ve ürünle birlikte fırın boyunca hareket edecek şekilde tasarlanmıştır. Bu sistem, dar genişlikler için optimize edilmiştir ve sistemin proses boyunca ilerleyerek gerçek proses koşullarını ölçmesine ve kaydetmesine olanak tanır.
Özel ve Müşteriye Özel Çözümler
Fluke Process Instruments bünyesindeki deneyimli mühendislik ekibi, -40°C ile 1350°C (-40°F ile 2462°F) arasındaki uygulamalar için çok sayıda termal bariyer geliştirmiştir. Ekibimiz, sizin özel gereksinimlerinize uygun komple bir çözüm tasarlayabilir. Size özel bir Datapaq termal profilleme çözümü hakkında bilgi talep etmek için bizimle iletişime geçin.
Radyo Telemetri Bağlantısı
Radyo telemetri aksesuarı
Datapaq TP6 radyo telemetri sistemi, yüksek sıcaklığa dayanıklı radyo frekansı teknolojisini kullanarak veri kaydediciden gerçek zamanlı veri aktarımına olanak tanır. Sistem proses boyunca ilerlerken, ürün ve proses sıcaklık verileri anlık olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu teknoloji, çoğu endüstriyel ısıtma uygulamasında kritik termal proseslerin izlenmesine uygulanabilir.
Termokupl, mineral yalıtımlı, Tip K, 1.6 mm / 0.06 in çap, Nicrobell™ Kılıf
Çalışma aralığı 0 ila 1250°C (32 ila 2280°F). Veri kaydediciye doğrudan bağlantı için minyatür yüksek sıcaklık fişi ile donatılmıştır.
PA0710 1 m / 3.3 ft
PA0711 2 m / 6.6 ft
PA0715 5 m / 16.4 ft
PA0717 10 m / 32.8 ft
Slab yeniden ısıtma termokuplu
Esnek PTFE uçlar ve yüksek sıcaklığa dayanıklı plastik fiş ile sonlandırılmıştır. Çalışma aralığı: 0°C - 1300°C (32°F - 2372°F). Üretim için lütfen 4 haftalık termin süresini dikkate alın.
PA0762 2 m / 6.6 ft
PA0765 5 m / 16.4 ft
PA0768 8 m / 26.4 ft
Fırın Etüt Uygulamaları için Termokupl: mineral yalıtımlı, Tip N, 2.0 mm / 0.08 in çap
Maksimum çalışma sıcaklığı 1250°C’dir (2280°F). Minyatür yüksek sıcaklık fişi ile sonlandırılmıştır. AMS 2750 Tablo 1’e uygun olacak şekilde kalibre edilmiştir.
PA1580 1 m / 3.3 ft
PA1581 2 m / 6.6 ft
PA1582 3 m / 9.8 ft
