Ircon® Modline® 7
Geniş uygulama yelpazesi için yüksek performans
Sezgisel grafiksel kullanıcı arayüzü sayesinde prosesinizi izleyin ve arşivleyin.
Anlık temassız sıcaklık ölçümleri ile ölçüm güvenilirliğini sağlayın.
ModView Pro yazılımı ve dahili kullanıcı arayüzü sayesinde sensörünüzü uzaktan yapılandırın ve hassas şekilde ayarlayın.
Tüm modellerde standart lens içinden hedefleme (through-the-lens) ve lazer hedefleme bulunmaktadır.
Ircon® ModView™ Pro yazılımı ve çeşitli aksesuarlarla birlikte kullanıldığında Modline 7 kızılötesi termometre, -40°C ile 2250°C (-40°F ile 4082°F) arasında geniş sıcaklık ölçüm aralığı, yüksek çözünürlüklü optikler ve hızlı tepki süreleri ile olağanüstü esneklik sunar.
Ircon Modline®7 kızılötesi termometreleri, endüstriyel sıcaklık proses kontrolünde neredeyse tüm uygulamalarda sürekli sıcaklık izleme için tasarlanmıştır.
Dört farklı model seçeneği sunan bu dayanıklı pirometreler, IP65 (NEMA 4) koruma sınıfına sahip muhafaza, standart motorlu odak kontrolü ve lens içinden hedefleme ile lazer hedefleme özelliklerine sahiptir.
Sensör başlığı bağımsız bir sensör olarak çalışabilir ve proses sıcaklıklarının aynı anda analog ve dijital çıkışlarını sağlayabilir.
Geniş sıcaklık aralıkları, yüksek çözünürlüklü optikler ve hızlı tepki süreleri sayesinde Modline 7, en zorlu uygulamaları bile karşılayabilecek esnekliği sunar.

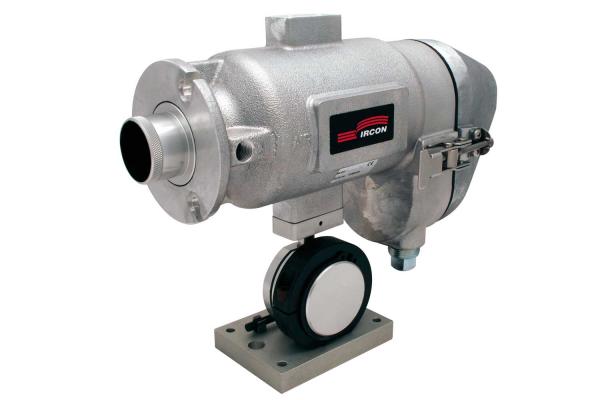

Sezgisel sensör tasarımı, paslanmaz çelik muhafaza içinde entegre su soğutma veya yüksek sıcaklık su ceketi (water jacket) seçenekleri sayesinde kurulum ve devreye alma süresini azaltır.
Standartlaştırılmış montaj aksesuarları ve ortak ModView™ Pro yazılım platformu, fabrikanızda farklı ürün konfigürasyonlarını en aza indirir.
Temel Özellikler
- -40°C ile 2250°C (-40°F ile 4082°F) sıcaklık ölçüm aralığı
- 5°C ile 65°C (41°F ile 149°F) ortam sıcaklığına dayanıklılık
- Uzaktan motorlu odaklama ve 100:1’e kadar yüksek çözünürlüklü optikler
- Lens içinden hedefleme ve lazer hedefleme
- Kompakt ve dayanıklı tasarım, IP65 / NEMA-4 koruma sınıfı
- RS485 dijital iletişim (ağ bağlantısı) ile 32 adede kadar Modline 7 sensörü izleme
- Aynı anda analog ve dijital çıkışlar
- 5 yıl garanti
- ModView™ Pro yazılımı ile uyumlu
ModView™ Pro Yazılımı
Modline 7 serisi, sensörlerle iletişim kurmak için çeşitli yazılım programları ve araçlar içerir. Bunlardan biri ModView Pro yazılımıdır.

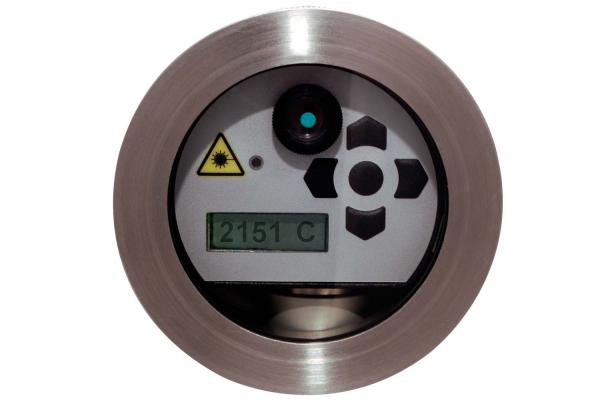

Dahili kullanıcı arayüzü sayesinde ModView Pro, hedef sıcaklıklarını görüntüler ve sensör parametrelerinin ayarlanmasına olanak tanır. Böylece sensörünüzü uzaktan yapılandırabilir veya hassas ayar yapabilirsiniz.
Bu yazılım ile:
- Sıcaklık gösterimini °F’den °C’ye veya °C’den °F’ye kolayca değiştirebilir
- Emisivite değerlerini ayarlayabilir
- Ölçüm aralığını ölçeklendirebilir
- Sensör odak ayarını yapabilir
- Peak hold, valley hold ve averaging filtrelerini açıp kapatabilirsiniz
Ayrıca verileri gelecekte analiz veya grafik oluşturma için kaydedebilirsiniz.
Kullanıcılar ayrıca:
- Erken uyarı alarmı,
- Sistem açma / kapama kontrolü,
- Kalite kayıtları için alarm ayarları
gibi fonksiyonları da önceden tanımlayabilirler.
| Model Numarası | 74 Serisi | 75 Serisi | 77 Serisi | 78 Serisi |
|---|---|---|---|---|
| Sıcaklık Aralığı | -40 – 800 °C | 250 – 2250 °C | 250 – 2250 °C | 300 – 900 °C |
| Spektral Tepki | 8 – 14 µm | 3.9 µm | 4.8 – 5.2 µm | 7.9 µm |
| Sistem Doğruluğu | Okuma değerinin ±%1’i veya ±1°C | Tmeas < 350°C (662°F) için ±2°C veya ±%2 | Okuma değerinin ±%1’i | |
| Tekrarlanabilirlik | Ölçülen değerin ±%0.5’i veya ±0.5°C (1°F) — hangisi büyükse | |||
| Optik Çözünürlük (D:S) | 70 : 1 | 100 : 1 | ||
| Tepki Süresi | 120 ms | 60 ms | 120 ms | |
| Sıcaklık Çözünürlüğü | 0.1 K | |||
| Emisivite | Ayarlanabilir; 0.10 – 1.15 (0.001 adımlarla) | |||
| Sinyal İşleme | Peak hold, valley hold, ortalama alma, ortam arka plan sıcaklığı kompanzasyonu | |||
Çevresel Özellikler
| Ortam Sıcaklığı | 5 – 65°C (41 – 149°F) hava soğutma ile: 10 – 120°C (50 – 250°F) su soğutma ile: 10 – 175°C (50 – 350°F) ThermoJacket ile: 10 – 315°C (50 – 600°F) |
| Depolama Sıcaklığı | -20 – 70°C (-4 – 158°F) |
| Çevresel Koruma | IP65 (NEMA-4) |
Standartlar ve Uygunluk
| EC Directive 2014/30/EU | EMC |
| EC Directive 2011/65/EU | RoHS Uyumluluğu (EU 2015/863 ile güncellenmiştir) |
| EN 61326-1: 2013 | Elektriksel ölçüm, kontrol ve laboratuvar cihazları – Elektromanyetik bağışıklık (EMC) |
| EN 50581: 2012 | RoHS kapsamında elektrikli ürünlerin teknik dokümantasyonu |
| KCC | Kore’de kullanım için elektromanyetik uyumluluk gerekliliklerini karşılar. Endüstriyel (Class A) ekipman. |
Ircon Modline 7 pirometreleri, düşük sıcaklıktaki plastik işleme uygulamalarından yüksek sıcaklıktaki cam ve metal işleme süreçlerine kadar birçok farklı endüstride kullanılabilir. Aşağıda listelenen uygulamalar da dahil olmak üzere daha birçok alanda kullanılmaktadır.
Uygulamanızı görüşmek için bir uzmanla konuşmak isterseniz buraya tıklayın.
Uygulama Alanları:
- Kağıt işleme ve dönüştürme süreçleri
- Metal işleme, örneğin fırın refrakterleri, alevle sertleştirme ve lehimleme (brazing)
- Plastik işleme, kalın plastikler ve termoform uygulamaları dahil
- Cam işleme, cam yüzey sıcaklığı ölçümü, cam temperleme ve float cam üretimi, seramikler ve ultra ince çekilmiş cam üretimi
Her Modline 7 modeli, aşağıdaki bileşenlerle birlikte sunulur:
- Lens içinden hedefleme sistemi (through-the-lens sighting)
- Paslanmaz çelik hava/su soğutmalı muhafaza
- Paslanmaz çelik sabit montaj braketi
- Kullanım kılavuzu
- ModView Pro Yazılımı
Aşağıda listelenen aksesuarlar, Modline 7 sensörleri için mevcut olan birçok aksesuarın sadece bir kısmıdır ve farklı uygulama ihtiyaçlarını desteklemek için tasarlanmıştır.
Güç ve iletişim aksesuarlarının, koruyucu pencerelerin, çevresel koruma ürünlerinin ve montaj braketlerinin tam listesi Modline 7 sensör kullanım kılavuzunda bulunabilir. Ayrıntılı bilgi için lütfen yerel satış temsilcinizle iletişime geçin.
Aksesuarlar
- Alüminyum hava temizleme bileziği (air purge collar) – APA-7
- Paslanmaz çelik hava temizleme bileziği – APS-7
- Paslanmaz çelik ayarlanabilir montaj braketi – RAM7
- Su ceketi için ayarlanabilir montaj tabanı – WJMB-7
- Görüş tüpleri ile kullanım için montaj flanşı – WJMFST-7
- 30 cm (12") paslanmaz çelik görüş tüpü (800°C / 1472°F’ye kadar) – WJST12
- 24VDC güç kaynağı (100/240VAC giriş) ve terminal bloğu, NEMA 4 (IP65) muhafaza içinde – POI-7
- 24VDC 1.2A endüstriyel güç kaynağı, DIN ray montajlı (100/240VAC giriş) – PS-7
- Yedek terminal bloğu aksesuarı – TSP-7
